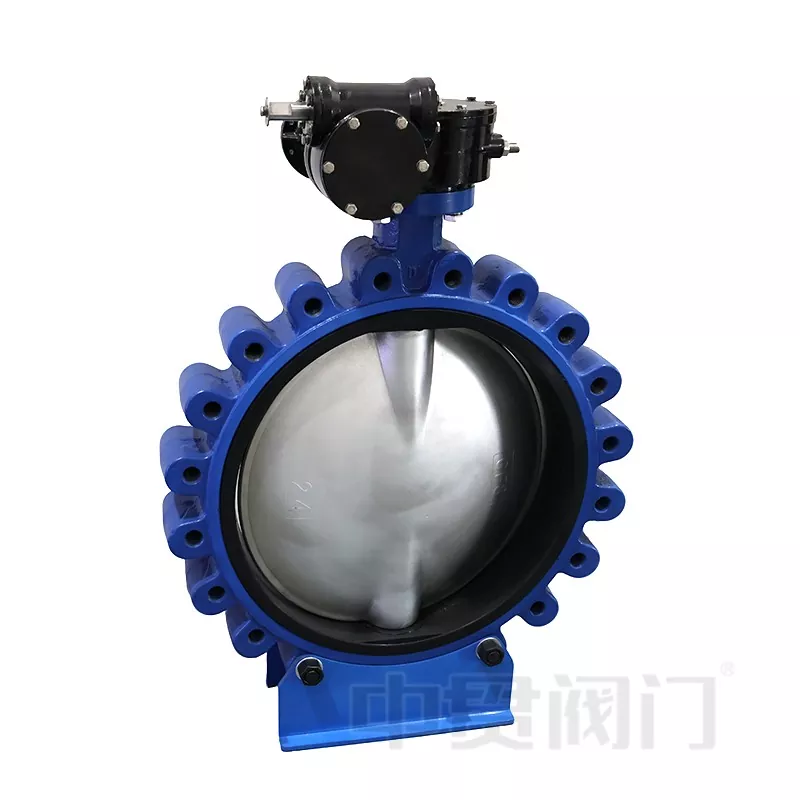

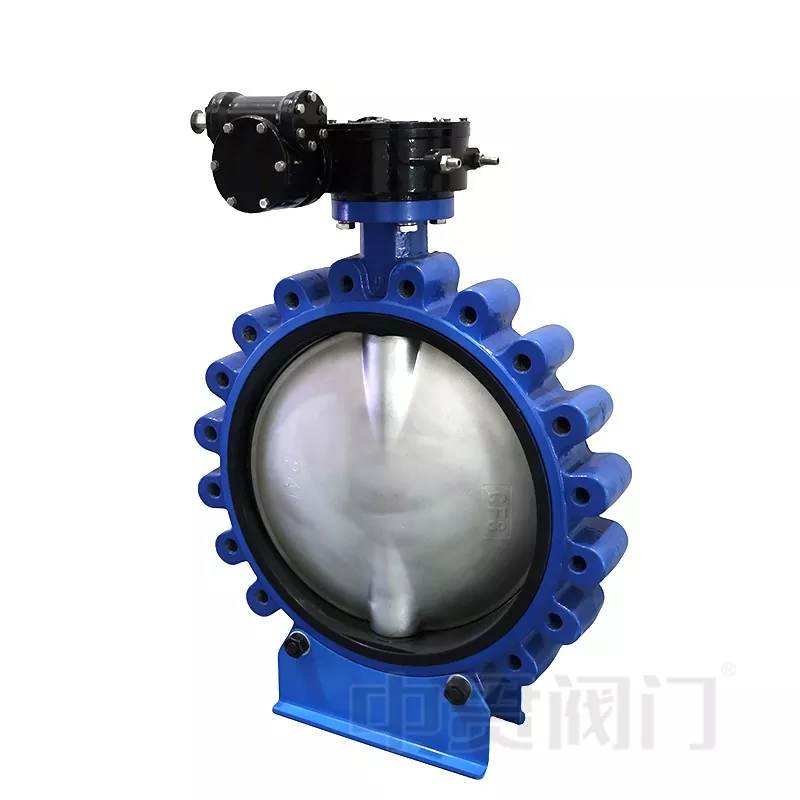

Zhongguan Lug Type Butterfly والوپائپ لائن سسٹمز کے لیے ڈیزائن کیا گیا ہے جس میں لچکدار تنصیب، قابل اعتماد شٹ آف، اور آسان دیکھ بھال کی ضرورت ہوتی ہے۔ ایک سینٹر لائن تیتلی والو ساخت کے طور پر، یہ عام طور پر منتخب کیا جاتا ہےپانی کے علاج، HVAC گردش، صنعتی پائپ لائنز، اور ایپلی کیشنز جہاں پائپ لائن کے مکمل انتظامات کو متاثر کیے بغیر والو کو ہٹانے یا سروس کرنے کی ضرورت ہے۔
ویفر تیتلی والوز کے ساتھ مقابلے میں،لگ کنکشن ڈیزائنوالو کے جسم پر تھریڈڈ سوراخوں کا استعمال کرتا ہے تاکہ آزاد فلینج فکسیشن کی اجازت دی جا سکے۔ یہ ڈھانچہ خاص طور پر اختتامی لائن کی تنصیب، آلات کے الگ تھلگ حصوں، اور پائپ لائنوں کے لیے موزوں ہے جہاں دیکھ بھال کے دوران کنکشن کے ایک طرف کو ہٹانے کی ضرورت پڑسکتی ہے۔
والو جسم سے تیار کیا جا سکتا ہےلچکدار لوہا, جی جی جی 50، سٹینلیس سٹیل، یا کاربن سٹیل دباؤ کی ضروریات، درمیانی خصوصیات، اور سنکنرن حالات کے مطابق۔ لگ ڈھانچہ متعدد فکسنگ پوائنٹس کے ذریعے کنکشن کے تناؤ کو تقسیم کرتا ہے، کمپن یا بار بار آپریشن کے سامنے آنے والی پائپ لائنوں میں تنصیب کے استحکام کو بہتر بناتا ہے۔
ڈسک ایک کمپیکٹ سرکلر ڈیزائن کو اپناتی ہے اور مکمل طور پر کھلی اور مکمل بند پوزیشنوں کے درمیان تقریباً 90° گھومتی ہے۔ سنکنرن مزاحمت اور خدمت کی کارکردگی کو بہتر بنانے کے لیے پائپ لائن میڈیم کے مطابق سٹینلیس سٹیل ڈسکس یا دیگر ہم آہنگ مواد کا انتخاب کیا جا سکتا ہے۔
والو اسٹیم ایکچیویٹر اور ڈسک کے درمیان آپریٹنگ ٹارک کو منتقل کرتا ہے۔ سینٹرڈ شافٹ کا انتظام ساختی پیچیدگی کو کم کرتا ہے اور دستی، نیومیٹک، یا برقی عمل کاری کے طریقوں کے ساتھ ہموار آپریشن کی حمایت کرتا ہے۔
ای پی ڈی ایم, این بی آر, پی ٹی ایف ای، اور دیگر سگ ماہی مواد درمیانے درجے کے مطابق منتخب کیا جا سکتا ہے. EPDM عام طور پر پانی پر مبنی ایپلی کیشنز کے لیے استعمال کیا جاتا ہے، NBR تیل سے متعلقہ حالات کے لیے موزوں ہے، جب کہ PTFE کو مضبوط کیمیائی مزاحمتی ضروریات کے لیے سمجھا جاتا ہے۔
واٹر سپلائی اور ویسٹ واٹر سسٹم میں، لگ بٹر فلائی والوز کو عام طور پر ان کی کمپیکٹ ساخت اور آسان دیکھ بھال کی خصوصیات کی وجہ سے منتخب کیا جاتا ہے۔ EPDM سیٹ کنفیگریشنز اکثر تازہ پانی، سیوریج، اور عام پانی کی گردش کے نظام کے لیے استعمال ہوتی ہیں جہاں کیمیائی مطابقت کے تقاضے معتدل ہوتے ہیں۔
HVAC اور صنعتی کولنگ پائپ لائنوں کو عام طور پر بار بار کھولنے اور بند کرنے کی کارروائیوں کی ضرورت ہوتی ہے۔ 90° روٹری ڈیزائن، کم آپریٹنگ ٹارک، اور کمپیکٹ تنصیب کی لمبائی لگ بٹر فلائی والوز کو محدود تنصیب کی جگہ کے ساتھ گردش کنٹرول سسٹم کے لیے موزوں بناتی ہے۔
صنعتی پائپ لائنوں کے لیے جو corrosive یا خصوصی میڈیا پر مشتمل ہیں، والو کی ترتیب کو سیٹ میٹریل اور میڈیم کے درمیان کیمیائی مطابقت کے مطابق منتخب کیا جانا چاہیے۔ مضبوط کیمیائی ماحول کے لیے PTFE پر مبنی نشستوں پر غور کیا جا سکتا ہے، جبکہ NBR اور FKM مواد تیل سے متعلق استعمال کے لیے استعمال کیے جاتے ہیں۔
سمندری اور توانائی کے نظام کو اکثر سنکنرن مزاحمت اور آسان دیکھ بھال تک رسائی کے ساتھ والوز کی ضرورت ہوتی ہے۔ لگ کنکشن کا ڈھانچہ پائپ لائنوں میں آسانی سے تنہائی اور تبدیلی کی اجازت دیتا ہے جہاں دیکھ بھال کی جگہ محدود ہے۔
آپریشن کے دوران، ڈسک والو سٹیم محور کے ارد گرد گھومتا ہے. جب والو مکمل طور پر کھلا ہوتا ہے، ڈسک پائپ لائن کے بہاؤ کی سمت کے ساتھ سیدھ میں آتی ہے، مزاحمت کو کم کرتی ہے اور میڈیم کو کم سے کم رکاوٹ کے ساتھ گزرنے دیتی ہے۔
بند ہونے پر، ڈسک تقریباً 90° گھومتی ہے اور بہاؤ کو روکنے کے لیے سیلنگ سیٹ کے خلاف دباتی ہے۔ والو ڈیزائن اور سگ ماہی کے مواد پر منحصر ہے، دو طرفہ شٹ آف کارکردگی حاصل کی جا سکتی ہے.
تھروٹلنگ ایپلی کیشنز کے لیے، ڈسک کی پوزیشن کو کھلی اور بند پوزیشنوں کے درمیان ایڈجسٹ کیا جا سکتا ہے۔
| موازنہ | لگ ٹائپ بٹر فلائی والو | Wafer Butterfly والو |
|---|---|---|
| کنکشن کا طریقہ | تھریڈڈ لگ ہولز آزاد فلانج فکسشن کی اجازت دیتے ہیں۔ | بولٹ کے ذریعے استعمال کرتے ہوئے دو flanges کے درمیان نصب |
| دیکھ بھال | ان سسٹمز کے لیے موزوں ہے جن کے لیے والو کو آسانی سے ہٹانے یا اینڈ لائن انسٹالیشن کی ضرورت ہوتی ہے۔ | معیاری پائپ لائن کی تنصیب کے لیے زیادہ موزوں ہے۔ |
| تنصیب کی جگہ | مضبوط کنکشن لچک کے ساتھ کومپیکٹ ڈیزائن | ہلکا پھلکا اور عام طور پر استعمال کیا جاتا ہے جہاں جگہ محدود ہو۔ |
| عام ایپلی کیشنز | پانی کی صفائی، HVAC، صنعتی پائپ لائنز، دیکھ بھال کے لیے حساس نظام | عام پانی اور یوٹیلیٹی پائپ لائنز |
Zhejiang Zhongguan والو مینوفیکچرنگ کمپنی، لمیٹڈ19 سال سے زائد عرصے سے والو مینوفیکچرنگ پر توجہ مرکوز کی ہے، پیداوار کے وسائل تیانجن اور وینزو، جیانگ میں واقع ہیں۔ کمپنی پیدا کرتی ہے۔تیتلی والوزجس میں ویفر، لگ، یو سیکشن، اور فلینج کی اقسام شامل ہیں، جن کا بنیادی پیداواری قطر DN40 سے DN1600 تک ہے۔
مینوفیکچرنگ کے عمل میں والو اسمبلی، پریشر ٹیسٹنگ، والو سیٹ انسٹالیشن، شافٹ آستین کی تنصیب، اور پروڈکٹ مارکنگ شامل ہیں۔ Zhongguan کی ضرورت فراہم کرتا ہےآئی ایس او سرٹیفکیٹتیار والوز کے لیے اور فراہم کر سکتے ہیں۔WRAS سے تصدیق شدہ والو سیٹیں۔جب ضرورت ہو.
لگ بٹر فلائی والو کی سروس لائف بنیادی طور پر آپریٹنگ حالات سے متاثر ہوتی ہے، بشمول درمیانے درجے کی خصوصیات، درجہ حرارت، دباؤ میں تبدیلی، آپریشن فریکوئنسی، اور تنصیب کا معیار۔ ہم آہنگ سگ ماہی مواد کا انتخاب اور مناسب آپریٹنگ حالات کو برقرار رکھنے سے سگ ماہی کے اجزاء کے وقت سے پہلے پہننے کو کم کرنے میں مدد ملتی ہے۔
جی ہاں لگ ٹائپ بٹر فلائی والوز کو پائپ لائن کنٹرول کی ضروریات کے مطابق دستی ہینڈلز، گیئر آپریٹرز، نیومیٹک ایکچیوٹرز، یا الیکٹرک ایکچیوٹرز کے ذریعے چلایا جا سکتا ہے۔ ایکچیویٹر کا انتخاب والو ٹارک کی ضرورت، آپریٹنگ فریکوئنسی، اور آٹومیشن سسٹم سے مماثل ہونا چاہیے۔
مطلوبہ معلومات میں عام طور پر والو کا سائز، پریشر کی درجہ بندی، کنکشن کا معیار، پائپ لائن میڈیم، درجہ حرارت کی حد، سیٹ کے مواد کے تقاضے، اور ایکچیویٹر کے تقاضے شامل ہوتے ہیں۔ یہ تفصیلات مناسب والو کنفیگریشن کا تعین کرنے اور مواد کے غلط انتخاب سے بچنے میں مدد کرتی ہیں۔
رساو کی روک تھام درست والو کے انتخاب، مناسب سگ ماہی مواد، مناسب تنصیب، اور باقاعدگی سے معائنہ پر منحصر ہے. پائپ لائن کی سیدھ، فلینج کنکشن کے حالات، اور سگ ماہی کی سطح کے ارد گرد غیر ملکی ذرات کو سیلنگ کی کارکردگی کو برقرار رکھنے کے لئے تنصیب کے دوران چیک کیا جانا چاہئے.
