فلانج کنکشن کیا ہے؟
ایک فلینج کنکشن ایک کنکشن کا طریقہ ہے جس میں وسیع پیمانے پر ڈی ٹیچ ایبل مکینیکل استعمال ہوتا ہے۔ یہ اکثر پائپوں، والوز، یا سامان کو مضبوطی سے جوڑنے کے لیے فلینجز، ایک سگ ماہی گاسکیٹ، اور بولٹ اور نٹ کا استعمال کرتا ہے۔
اس کا کلیدی اصول یہ ہے:فلینجز کے درمیان سگ ماہی گاسکیٹ کو سکیڑنے کے لیے بولٹ کی سخت قوت کا استعمال کرتے ہوئے، تاکہ سیال (مائع یا گیس) کو رسنے سے بچایا جا سکے۔

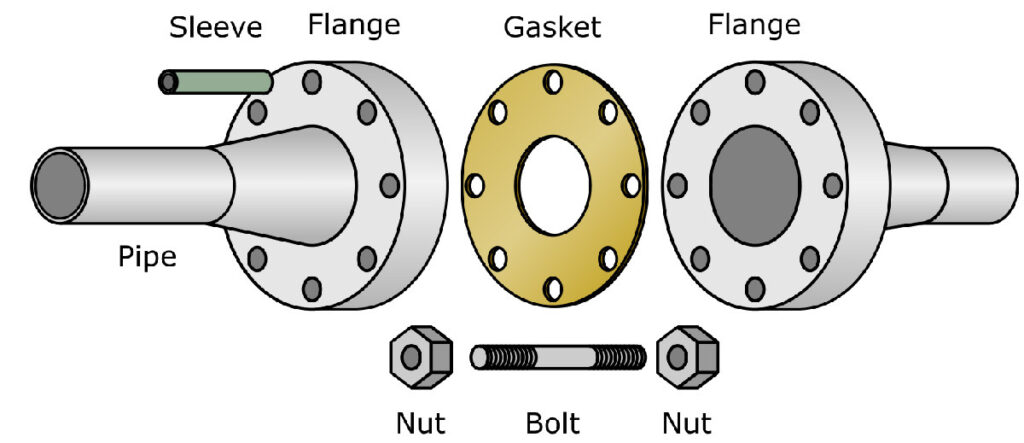

ایک عام فلینج کنکشن جس میں درج ذیل چار اہم حصے شامل ہیں:

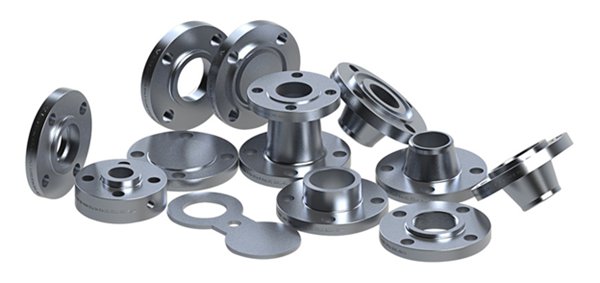

فلانج: ایک ڈسک کی شکل کا حصہ جو پائپ یا آلات کی بندرگاہ کے آخر تک جڑا ہوتا ہے، عام طور پر بولٹ کے سوراخوں کے ساتھ۔
سگ ماہی گاسکیٹ: دو flanges کے سگ ماہی چہروں کے درمیان رکھو، یہ سگ ماہی رینڈر کرنے کے لئے دبایا جاتا ہے.
بولٹ اور گری دار میوے: گرفت کی قوت فراہم کرنے کے لیے فلینجز پر بولٹ کے سوراخوں سے گزریں۔
سیل کرنے والا چہرہ: فلینج کی سطح جو گسکیٹ کے قریب جاتی ہے۔ یہ الگ الگ اقسام میں آتا ہے (مثال کے طور پر، اٹھا ہوا چہرہ، مرد/عورت کا چہرہ، وغیرہ)۔
اہم فوائد:
اعلی فائدہ اور مضبوط سگ ماہی: ہائی پریشر، زیادہ درجہ حرارت، یا کٹاؤ والے میڈیا سے نمٹنے کا اہل۔
آسان ختم کرنے اور دیکھ بھال: پائپ کی صفائی، سامان کی جانچ، یا جزوی متبادل کے لیے کنکشن آسانی سے کھولا جا سکتا ہے۔
اچھا متبادل: فلینجز قومی معیارات (جیسے، GB)، کیمیائی صنعت کے معیارات (مثلاً، HG)، مکینیکل صنعت کے معیارات (جیسے، JB)، اور بین الاقوامی معیارات (جیسے، ANSI/ASME، DIN) کی پابندی کرتے ہیں۔ مختلف مینوفیکچررز کی مصنوعات کو اس شرط پر تبدیل کیا جا سکتا ہے کہ وہ ایک ہی معیار پر قائم ہوں۔
عام درخواستیں:
پائپ لائن انجینئرنگ: پائپوں کو پائپ سے، پائپ کو والوز سے، اور پائپوں کو پمپ سے جوڑنا۔
پریشر کنٹینر: رد عمل کے برتنوں اور رسیپٹیکلز پر مین ہولز اور ہینڈ ہولز کے لیے منسلکات۔
کنکشن پوائنٹ: پریشرائزرز کے انلیٹ اور آؤٹ لیٹ کنکشن، اور ہیٹ انٹرچینجرز کے چینل شیل اور شیل کے درمیان کنکشن۔
مینوفیکچرنگ سسٹم اور عوامی سہولیات: تیل، کیمیائی، قدرتی گیس، پانی کی صفائی، حرارتی نظام، اور اسی طرح.
دوسرے کنکشن کے طریقوں کے ساتھ سادہ موازنہ:
ویلڈنگ کے مقابلے میں: فلینج کنکشن ہٹنے کے قابل ہیں، لیکن وہ زیادہ مہنگے ہیں اور اضافی ممکنہ لیک پوائنٹس متعارف کروا سکتے ہیں۔
تھریڈڈ کنکشن کے مقابلے: فلینج کنکشن زیادہ دباؤ کو برداشت کر سکتے ہیں اور پائپ کے بڑے قطر کے مطابق ڈھال سکتے ہیں، لیکن ان کو انسٹال کرنے اور زیادہ جگہ کا مطالبہ کرنا زیادہ پیچیدہ ہے۔
سادہ خلاصہ: جب زیادہ دباؤ کے خلاف مزاحمت کرنے، بڑے پائپ قطروں سے نمٹنے، یا سروسنگ کے لیے بار بار جدا کرنے کی ضرورت ہو تو، فلینج کنکشن عام طور پر پسندیدہ طریقہ ہوتا ہے۔ سب سے عام مثالیں آگ بجھانے والے پانی کے پائپوں یا فیکٹری کی بھاپ کی پائپ لائنوں پر جوڑے ہیں جو "اُٹھے ہوئے ڈسکس" کو نمایاں کرتے ہیں اور بولٹ کے دائرے سے طے ہوتے ہیں۔
