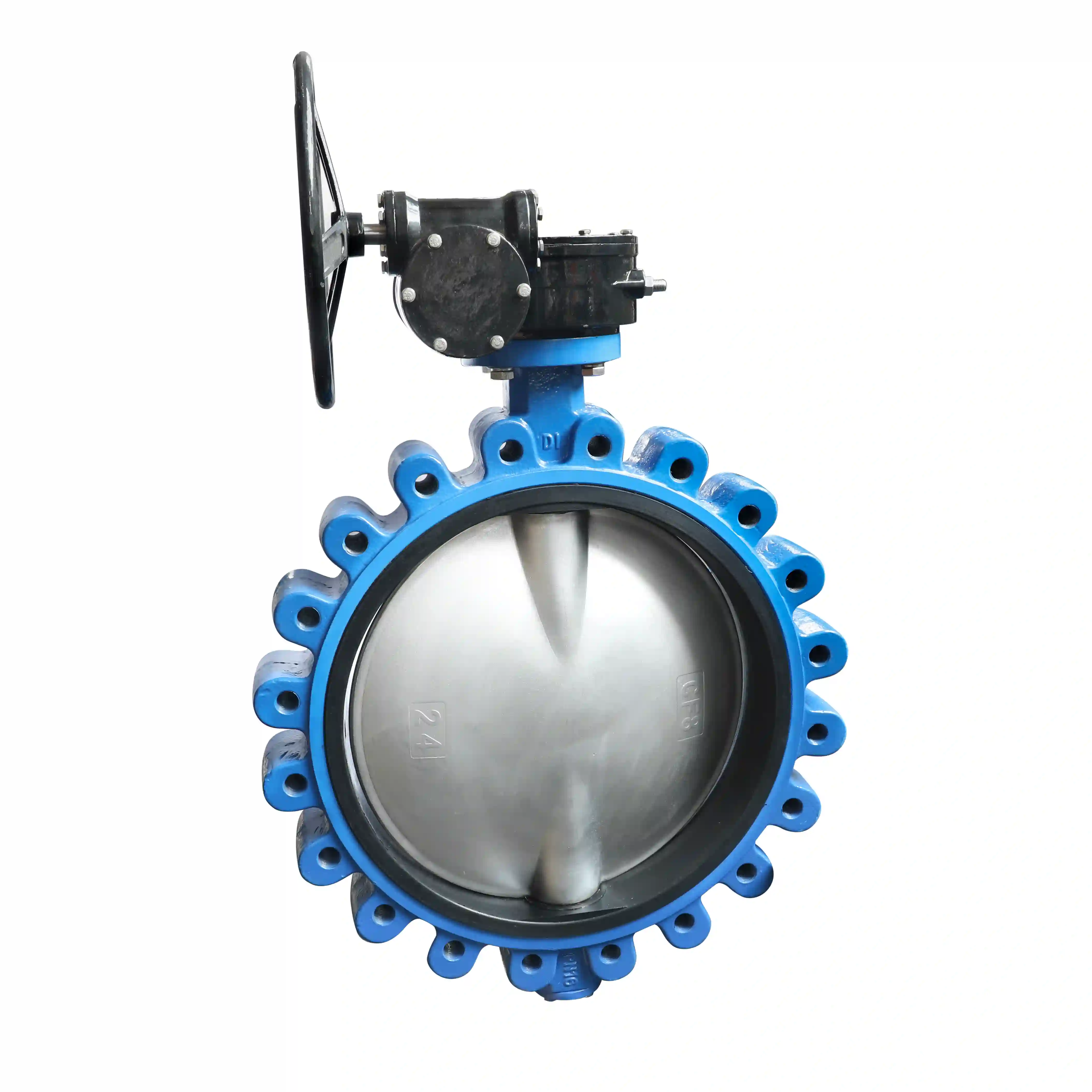

"لگ ٹائپ کنکشن" عام طور پر پائپ فلینجز کے درمیان لگ اسٹائل بٹر فلائی والو کو انسٹال کرنے کا طریقہ بتاتا ہے۔ کنکشن کا یہ طریقہ صنعتی پائپنگ سسٹم میں بہت عام ہے۔ اس کا نام والو کے جسم سے ہوتا ہے جس میں بولٹ کے سوراخ کے ساتھ "لگ" ڈھانچے ہوتے ہیں۔
کنکشن کے اس طریقے کو بہتر طور پر سمجھنے کے لیے، اس کا موازنہ ایک اور عام قسم سے کیا جا سکتا ہے: ویفر اسٹائل کنکشن۔
آزاد کنکشن، غیر مداخلت: لگ قسم کے کنکشن کی سب سے قابل ذکر خصوصیت یہ ہے کہ ہر طرف کے پائپوں کو بولٹ کے ذریعے والو تک آزادانہ طور پر محفوظ کیا جاتا ہے۔ یعنی، بائیں طرف کا فلینج والو کے بائیں لگز پر بولٹ ہوتا ہے، اور دائیں طرف کو اسی طرح دائیں لگز پر بولٹ کیا جاتا ہے۔ اس سے پائپنگ کے ہر سائیڈ کو مخالف سمت کی مہر کو متاثر کیے بغیر آزادانہ طور پر ہٹایا جا سکتا ہے۔
رکھیںلگ طرز کی تتلی والودو پائپ فلینجز کے درمیان اور بولٹ کے سوراخوں کو سیدھ میں کریں۔
دھاگے والے سوراخوں یا والو کے متعلقہ لگز پر سوراخوں کے ذریعے ہر طرف فلینج کو محفوظ طریقے سے باندھنے کے لیے بولٹ کا استعمال کریں۔
یہ ڈیزائن کئی مختلف فوائد پیش کرتا ہے:
"ڈیڈ اینڈ" سروس کی سہولت فراہم کرتا ہے۔: جب پائپ لائن کے آخر میں والو کو انسٹال کرنے کی ضرورت ہوتی ہے (مثال کے طور پر، پائپ ختم ہونے پر ڈرین والو کے طور پر)، تو ایک طرف صرف ایک فلینج ہوتا ہے۔ ایک لگ اسٹائل والو کو اس سنگل فلینج پر براہ راست بولٹ کیا جاسکتا ہے - جو کچھ ویفر اسٹائل والو نہیں کرسکتا۔
بہتر نظام کے استحکام: ویفر طرز کے والوز کے مقابلے میں، جو لمبے بولٹ پر انحصار کرتے ہیں جو انہیں فلینجز کے درمیان کلیمپ کرتے ہیں، لگ اسٹائل والوز کا آزادانہ فکسشن مضبوط مدد فراہم کرتا ہے۔ ایپلی کیشنز میں جہاں پائپ لائنوں کو کمپن یا اتار چڑھاؤ کا سامنا کرنا پڑتا ہے، یہ کنکشن کا طریقہ اعلی استحکام اور قابل اعتماد پیش کرتا ہے۔
آسان دیکھ بھال: چونکہ پائپنگ کے دونوں اطراف آزادانہ طور پر جڑے ہوئے ہیں، جب والو کو سروس یا تبدیل کرنے کی ضرورت ہو تو صرف اس سائیڈ کو الگ کرنے کی ضرورت ہے جس پر کام کرنے کی ضرورت ہے۔ پائپنگ کے دونوں اطراف کو بیک وقت منقطع کرنے کی ضرورت نہیں ہے، جس سے ڈاؤن ٹائم میں نمایاں کمی واقع ہوتی ہے۔
-
