بٹ ویلڈنگ کیا ہے؟ BW سے SW، flanged، دھاگے والے کنکشن میں کیا فرق ہے؟

2026-05-12 0 مجھے ایک پیغام چھوڑ دو

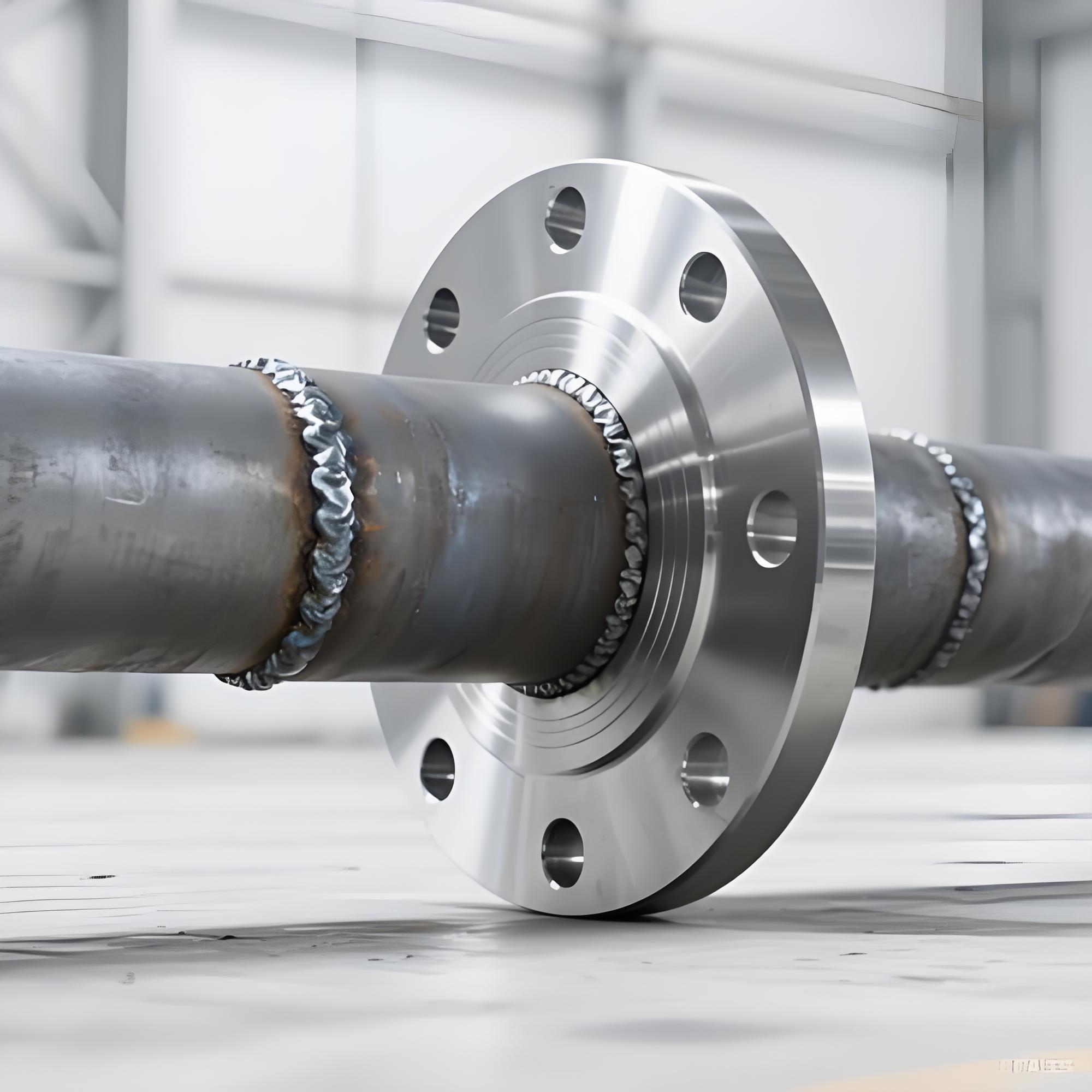

بٹ ویلڈنگ ایک ویلڈنگ کا طریقہ ہے جہاں دو ورک پیسز کے سرے ایک دوسرے کے سامنے رکھے جاتے ہیں، بیک وقت پوری آخری سطح پر گرم کیے جاتے ہیں، اور ٹھوس حالت میں دو ورک پیس کے درمیان ایٹم بانڈنگ تک پہنچنے کے لیے دباؤ عملی ہے، اس لیے انہیں ایک ٹکڑے میں جوڑ دیا جاتا ہے۔

زیادہ متاثر کن طریقے سے سمجھنے میں آپ کی مدد کرنے کے لیے، ایک موازنہ کئی زاویوں سے پیش کیا جاتا ہے:

1. "ساکٹ ویلڈنگ" سے فرق (عام طور پر چھوٹے بور کی پائپنگ کے لیے استعمال کیا جاتا ہے)

موازنہ آئٹم	بٹ ویلڈنگ	ساکٹ ویلڈنگ
کنکشن کا طریقہ	سروں کو فلش اور براہ راست ویلڈیڈ کیا جاتا ہے۔	ایک سرے کو دوسرے میں داخل کیا جاتا ہے اور فلیٹ کو باہر سے ویلڈ کیا جاتا ہے۔
پائپ سائز کی حد	عام طور پر DN50 اور اس سے اوپر کے لیے استعمال ہوتا ہے۔	عام طور پر DN50 اور اس سے چھوٹے کے لیے استعمال ہوتا ہے۔
ویلڈ کی قسم	بٹ ویلڈ، مکمل رسائی	فلیٹ ویلڈ، مکمل طور پر داخل نہیں
اندرونی خلا	کوئی قدم نہیں، ہموار اندرونی دیوار	خلا موجود ہے، جو میڈیا کو جمع کر سکتا ہے یا سنکنرن کا سبب بن سکتا ہے۔
معائنہ کا طریقہ	ریڈیوگراف کیا جا سکتا ہے (RT)، اعلی وشوسنییتا	ریڈیوگراف (RT) میں مشکل، زیادہ تر MT یا PT
طاقت کی صلاحیت	زیادہ دباؤ، درجہ حرارت، اور تھکاوٹ کے بوجھ کو برداشت کرنے کے قابل	کم دباؤ اور جامد حالات کے لیے موزوں ہے۔

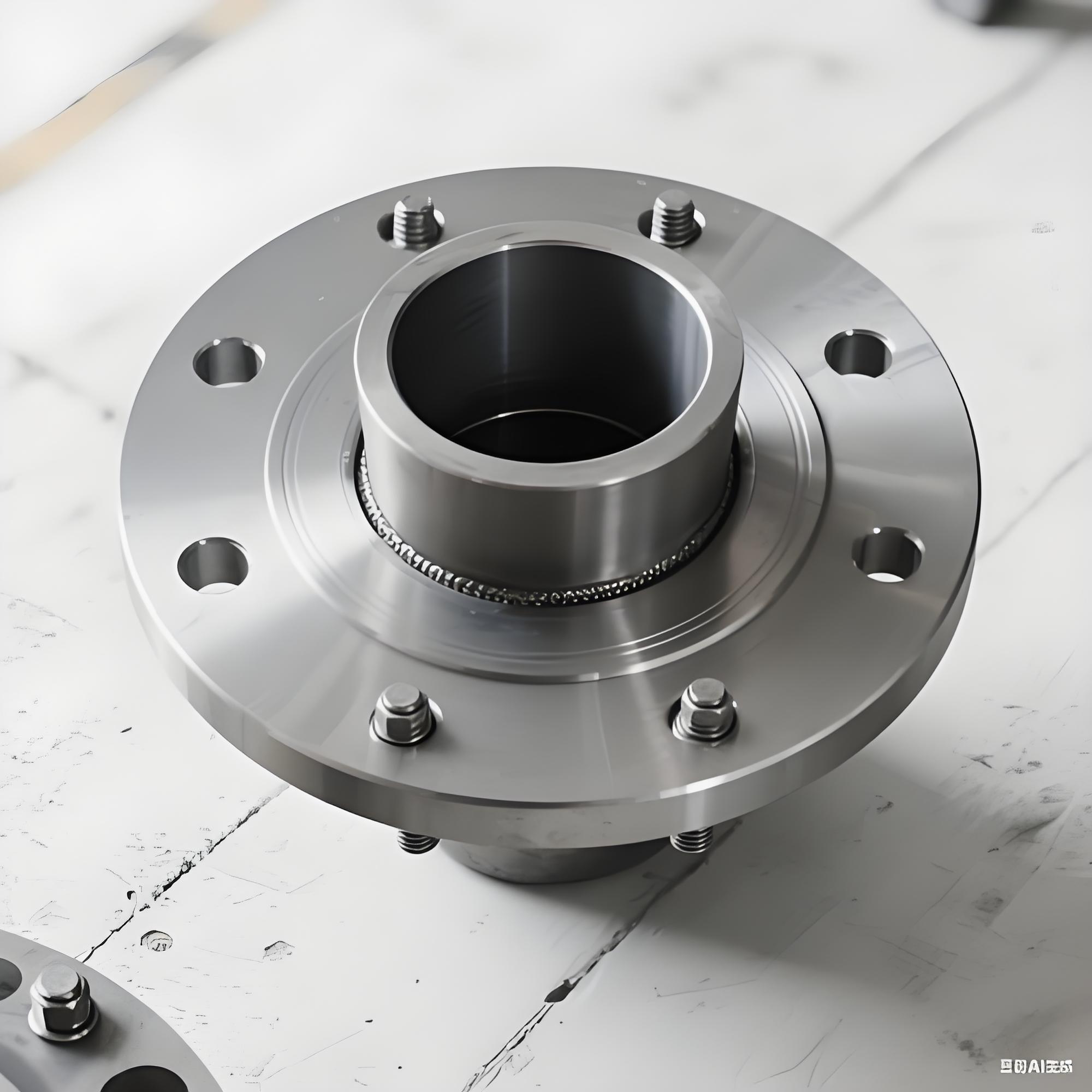

2. "Flanged Connection" سے فرق (عام طور پر والوز اور آلات کے انٹرفیس کے لیے استعمال کیا جاتا ہے)

موازنہ آئٹم	بٹ ویلڈنگ	Flanged کنکشن
کنکشن فطرت	مستقل، غیر ہٹنے والا	ہٹنے والا، برقرار رکھنے اور تبدیل کرنے میں آسان
سیلنگ پوائنٹ	کوئی گسکیٹ مہر نہیں؛ ویلڈ خود مہر ہے	گاسکیٹ اور بولٹ پر انحصار کرتا ہے؛ ممکنہ لیک پوائنٹس موجود ہیں
سروس کی شرائط	اعلی درجہ حرارت، ہائی پریشر، شدید درجہ حرارت سائیکلنگ	روایتی حالات، مختلف gasket کی درجہ بندی کے ساتھ اپ گریڈ کیا جا سکتا ہے
تنصیب اور دیکھ بھال	ہنر مند ویلڈر کی ضرورت ہے؛ ویلڈنگ کے بعد ترمیم کرنا مشکل ہے۔	بولٹ سختی کے ساتھ فوری اسمبلی؛ معائنہ کے لئے آسان
وزن اور جگہ	کمپیکٹ ڈھانچہ، کوئی flanges نہیں، جگہ اور مواد بچاتا ہے	Flanges زیادہ جگہ پر قبضہ کرتے ہیں، وزن اور قیمت شامل کرتے ہیں
عام ایپلی کیشنز	مین سٹیم لائنز، ہائیڈروجن سروس لائنز، ہائی ٹمپریچر ہائی پریشر والو کنکشن	آلات کے انٹرفیس، والوز یا پائپ کے حصے جن کو باقاعدگی سے جدا کرنے کی ضرورت ہوتی ہے۔

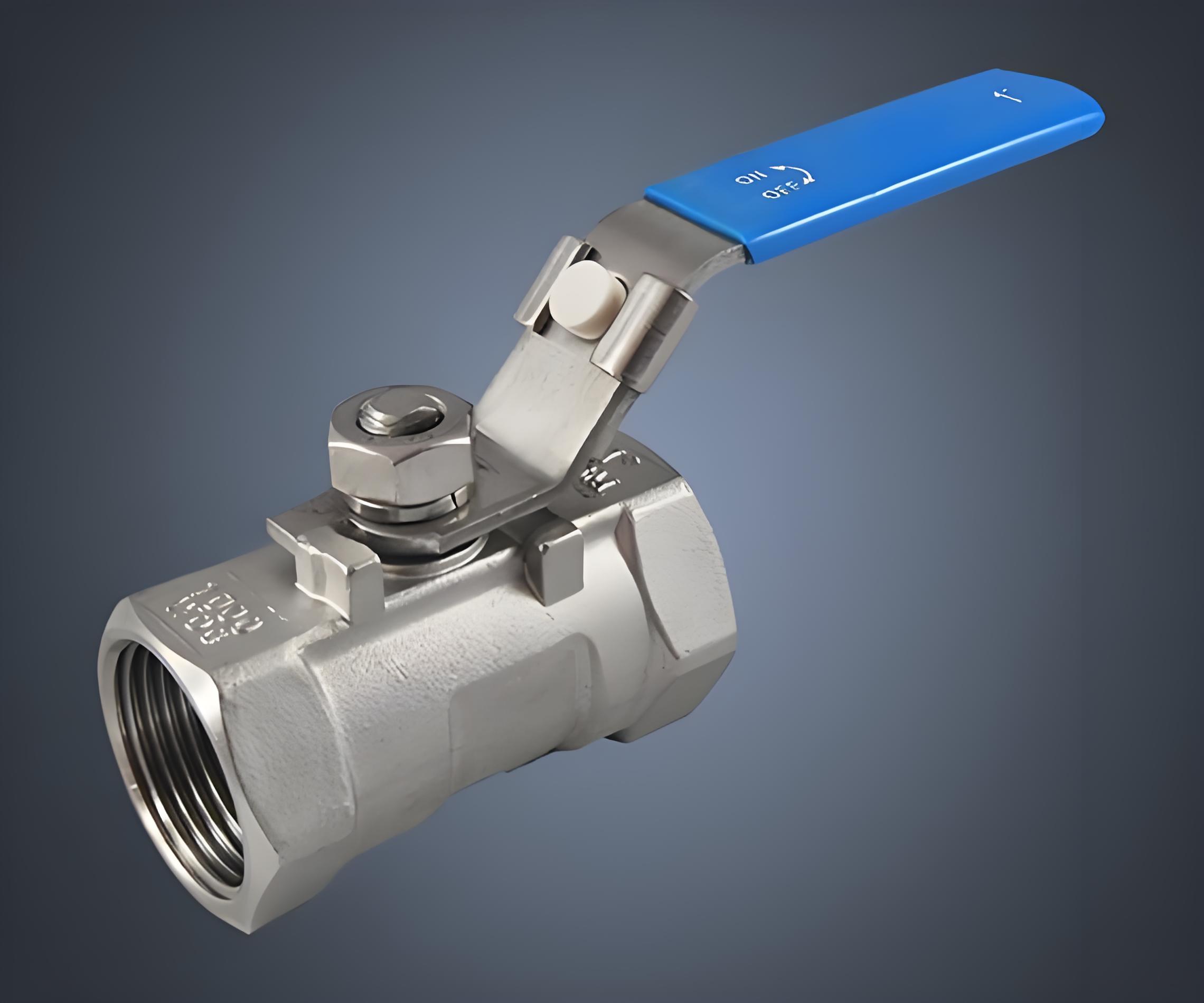

3. "تھریڈڈ کنکشن" سے فرق (عام طور پر چھوٹے بور، کم پریشر کے لیے استعمال ہوتا ہے)

موازنہ آئٹم	بٹ ویلڈنگ	تھریڈڈ کنکشن
سگ ماہی کی وشوسنییتا	انتہائی اونچا، کوئی رساو نہیں (اگر ویلڈ درست ہے)	کم، سیلانٹ یا PTFE ٹیپ پر انحصار کرتا ہے؛ کمپن کے تحت ڈھیلا ہو سکتا ہے
دباؤ/درجہ حرارت کی حد	انتہائی ہائی پریشر اور انتہائی اعلی درجہ حرارت کے لیے استعمال کیا جا سکتا ہے۔	درمیانے/کم دباؤ اور عام یا اعتدال پسند درجہ حرارت تک محدود
کنکشن کی طاقت	جڑے ہوئے، مضبوطی بیس میٹل کے قریب	دھاگے کی جڑ میں تناؤ کا ارتکاز
تنصیب کی دشواری	ویلڈنگ کا سامان اور ہنر مند ویلڈر کی ضرورت ہے۔	صرف ہاتھ کے اوزار کی ضرورت ہے؛ سائٹ پر تیزی سے جمع کیا جا سکتا ہے
رساو کا خطرہ	اگر ویلڈ آواز ہے تو تقریباً کوئی رساو نہیں۔	رساو آہستہ آہستہ درجہ حرارت سائیکلنگ یا کمپن کے ساتھ ہو سکتا ہے

خلاصہ: "بٹ ویلڈنگ" کا انتخاب کب کریں؟·
پائپ کا سائز≥ DN50
سروس:اعلی درجہ حرارت (مثلاً، 450 ° C سے زیادہ) یا زیادہ دباؤ (مثلاً، 10MPa سے اوپر)
صفر رسک کا خطرہ درکار ہے، جیسے زہریلا، آتش گیر، یا دھماکہ خیز میڈیا
قابل کنٹرول ویلڈ کوالٹی کے لیے پائپ کو ریڈیوگراف کرنے کی ضرورت ہے۔
طویل ڈیزائن کی زندگی، کم سے کم یا کوئی دیکھ بھال متوقع نہیں (مثال کے طور پر، پاور پلانٹس میں مین سٹیم لائنز)

ایک جملے میں: بٹ ویلڈنگ سب سے مضبوط، قابل بھروسہ، اور غیر ہٹنے والا کنکشن طریقہ ہے، جو بڑے بور، ہائی ٹمپریچر، ہائی پریشر، بغیر رساو کی شدید سروس کے حالات کے لیے موزوں ہے۔
