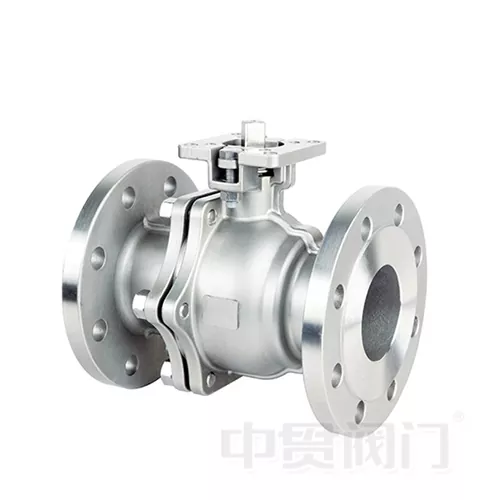

ASME سٹینڈرڈ فلانج ہائی پلیٹ فارم سٹینلیس سٹیل بال والو

ASME سٹینڈرڈ فلانج ہائی پلیٹ فارم سٹینلیس سٹیل بال والو ایک پیشہ ورانہ درجے کا صنعتی والو ہے جسے سنکنرن میڈیا، اعلی درجہ حرارت/ہائی پریشر کے حالات، اور سیال کنٹرول کے نظام میں سخت سگ ماہی کی ضروریات کو سنبھالنے کے لیے بنایا گیا ہے۔

والو کی باڈی اور تمام گیلے حصے پریمیم سٹینلیس سٹیل (CF8/CF8M/CF3M دستیاب) سے تیار کیے گئے ہیں، جو ASME B16.5 معیاری فلینجز کے ساتھ مل کر پائپنگ سسٹم سے محفوظ اور قابل اعتماد کنکشن کو یقینی بناتا ہے۔ روایتی گیند والوز کے ساتھ مقابلے میں، منفردمربوط اعلی پلیٹ فارم ڈیزائنایک معیاری ISO 5211 ماؤنٹنگ پیڈ براہ راست والو باڈی کے اوپر ہے، جس سے نیومیٹک، الیکٹرک، یا الیکٹرو ہائیڈرولک ایکچیوٹرز کو بغیر اضافی بریکٹ کے فوری انسٹال کیا جا سکتا ہے۔

کی بنیادی مصنوعات میں سے ایک کے طور پرژونگ گوان والویہ بال والو تیل اور گیس کی ترسیل، کیمیکل ری ایکٹر سسٹم، فوڈ گریڈ سینیٹری لائنز، فارماسیوٹیکل پیوریفائیڈ واٹر سسٹم، سمندری پانی کو صاف کرنے اور میرین بیلسٹ سسٹمز میں بڑے پیمانے پر استعمال ہوتا رہا ہے۔ بہترین سنکنرن مزاحمت، ببل ٹائٹ زیرو لیکیج سیلنگ، اور آگ سے محفوظ ڈیزائن کے ساتھ، یہ دیکھ بھال کی فریکوئنسی اور ملکیت کی کل لاگت کو نمایاں طور پر کم کرتے ہوئے طویل مدتی مستحکم آپریشن فراہم کرتا ہے۔

کلیدی تکنیکی فوائد

1. بہترین سنکنرن اور اعلی درجہ حرارت کی مزاحمت

• مواد کے اختیارات: CF8/CF8M (304/316 سٹینلیس سٹیل) یا اعلیٰ درجے کے CF3M (316L) سے بنی والو باڈی اور گیند۔ آپٹمائزڈ نکل، کرومیم، اور مولیبڈینم مواد سلفیورک ایسڈ، ہائیڈروکلورک ایسڈ، الکلین محلول، نمک کے اسپرے، اور مختلف نامیاتی سالوینٹس کے خلاف شاندار مزاحمت فراہم کرتا ہے۔
• درجہ حرارت کی حد: -29°C سے +250°C (اعلی درجہ حرارت کی پیکنگ کے اختیارات کے ساتھ +350°C تک قابل توسیع)۔ بھاپ کی لائنوں، گرم تیل کے نظام، اور دیگر اعلی درجہ حرارت کی ایپلی کیشنز میں قابل اعتماد طریقے سے کارکردگی کا مظاہرہ کرتا ہے بغیر سیل کی ناکامی یا جسم کی خرابی کے۔
• ہم آہنگ میڈیا: خام تیل، قدرتی گیس، تیزاب/الکالی محلول، سمندری پانی، فارماسیوٹیکل سالوینٹس، فوڈ میٹریل، کلورین پر مشتمل میڈیا وغیرہ۔

2. ببل ٹائٹ زیرو لیکیج + فائر سیف ڈیزائن

• رساو کی درجہ بندی: ISO 5208 کلاس VI پر تجربہ کیا گیا (ببل ٹائٹ) — درجہ بند دباؤ کے تحت کوئی رساو دکھائی نہیں دیتا۔ زہریلے، آتش گیر، یا اعلیٰ قدر والے میڈیا کے لیے مثالی۔
• آگ سے محفوظ ڈھانچہ: گیند اور سیٹ کے درمیان دھات سے دھات کی ثانوی سگ ماہی کی سطح۔ نرم سیٹ برن آؤٹ کے بعد بھی، والو API 607/ISO 10497 فائر سیف معیارات پر پورا اترتے ہوئے بنیادی شٹ آف کو برقرار رکھتا ہے۔
• اینٹی سٹیٹک ڈیزائن: اسٹیم اور گیند کے درمیان اینٹی سٹیٹک سپرنگ قابل اعتماد چارج کی کھپت کو یقینی بناتا ہے، جامد تعمیر سے دھماکے کے خطرات کو ختم کرتا ہے۔

3. انٹیگریٹڈ ہائی-پلیٹ فارم کا ڈھانچہ - 5 منٹ میں ایکچیویٹر ماؤنٹنگ

• انٹرفیس اسٹینڈرڈ: ہائی پلیٹ فارم آئی ایس او 5211 کے مطابق ہے، نیومیٹک اور الیکٹرک ایکچیوٹرز کے بڑے برانڈز سے براہ راست مماثل ہے — کسی کسٹم اڈاپٹر پلیٹس یا بریکٹ کی ضرورت نہیں ہے۔
• تنصیب کی کارکردگی: سائٹ پر ایکچیویٹر کی تنصیب کے لیے صرف بولٹنگ + اسٹیم کپلنگ کی ضرورت ہوتی ہے۔ ایک شخص 5 منٹ کے اندر کام مکمل کر سکتا ہے، روایتی بریکٹ ماونٹڈ والوز کے مقابلے میں تنصیب کا 2/3 وقت بچاتا ہے۔
• آپریشنل استحکام: مربوط پلیٹ فارم ایکچیویٹر اور اسٹیم کے درمیان ٹرانسمیشن فاصلے کو کم کرتا ہے، ردعمل کو کم کرتا ہے اور سائیکل کی زندگی اور پوزیشن فیڈ بیک کی درستگی کو بہتر بناتا ہے۔

4. کم بہاؤ مزاحمت اور اعلی Cv قدر - توانائی کی بچت

• فلو پاتھ ڈیزائن: ہموار اندرونی شکل کے ساتھ فل بور یا معیاری بور کا ڈیزائن دباؤ کو کم کرتا ہے۔ فل بور ماڈلز ایک سی وی ویلیو فراہم کرتے ہیں جو تقریباً ایک ہی سائز کے پائپ سے یکساں ہوتے ہیں، اصل سسٹم کے بہاؤ کی خصوصیات کو محفوظ رکھتے ہیں۔
• توانائی کی بچت: کم بہاؤ مزاحمت کا مطلب ہے پمپنگ توانائی کی کھپت میں کمی۔ کیمیکل یا واٹر ٹریٹمنٹ پلانٹس میں 24/7 مسلسل آپریشنز کے لیے، سالانہ بجلی کی بچت کافی ہو سکتی ہے۔

5. ملٹی لیول لیک کی روک تھام اور طویل سروس کی زندگی

• اسٹیم سیلنگ: V-ring PTFE پیکنگ بہار سے بھری پری ٹینشن کے ساتھ خود بخود پہننے کی تلافی کرتی ہے — بار بار غدود کو سخت کرنے کی ضرورت نہیں ہے۔
• بال سپورٹ: خود چکنا کرنے والی جھاڑیوں کے ساتھ فلوٹنگ یا ٹرونین ماونٹڈ بال ڈیزائن (سائز پر منحصر ہے) ٹارک کو کم کرتا ہے اور سائیکل کی زندگی کو بڑھاتا ہے۔ 50,000 سوئچنگ سائیکل فی GB/T 12237 پر تجربہ کیا گیا۔

عام ایپلی کیشنز اور انڈسٹریز

آسان تنصیب اور کم دیکھ بھال

• فلینج کنکشن: ASME B16.5 (کلاس 150/300/600) کی تعمیل کرتا ہے۔ معیاری پائپ فلینجز کے لیے براہ راست فٹ — اپنی مرضی کے مطابق ترمیم کی ضرورت نہیں ہے۔
• فوری جدا کرنا: ایکچوایٹر براہ راست پلیٹ فارم پر بولٹ ہوا۔ دستی ہنگامی آپریشن یا معائنے کے لیے ایکچیویٹر کو ہٹانے سے والو باڈی یا پائپنگ کنکشن متاثر نہیں ہوتا ہے۔
• اِن لائن مینٹیننس: منتخب ماڈلز اِن لائن بے ترکیبی کو سپورٹ کرتے ہیں (مخصوص ڈیزائن چیک کریں) — پائپ لائن سے پورے والو کو ہٹائے بغیر سیٹوں یا سیل کو تبدیل کریں، جس سے ڈاؤن ٹائم میں نمایاں کمی واقع ہوتی ہے۔
• بحالی کا وقفہ: عام حالات میں، ہر 12 ماہ بعد پیکنگ سیل اور آپریٹنگ ٹارک کا معائنہ کریں۔ میڈیا اور سائیکل فریکوئنسی کے لحاظ سے اصل سروس لائف 5 سال سے زیادہ ہو سکتی ہے۔

تکنیکی وضاحتیں

دستیاب اختیارات

• ایکچوایٹر کی قسم: دستی کیڑا گیئر / سنگل / ڈبل ایکٹنگ نیومیٹک / الیکٹرک (24V/110V/220V/380V) / الیکٹرو ہائیڈرولک
• سیٹ مواد: PTFE / RPTFE / PEEK / دھاتی سخت مہر
• گیند کا علاج: آئینہ پالش / نائٹرائڈ سختی / ٹنگسٹن کاربائڈ کوٹنگ
• خصوصی اختیارات: لاکنگ ڈیوائس / پرج پورٹ / توسیعی تنا / موصلیت کی جیکٹ

Zhongguan والو کیوں منتخب کریں؟

• مینوفیکچرنگ کے معیارات: ASME، API، ISO، GB/T معیارات کے ساتھ سخت تعمیل۔ مٹیریل سرٹیفکیٹ، پریشر ٹیسٹ رپورٹس، اور فائر سیف سرٹیفیکیشن دستیاب ہیں۔
• کوالٹی اشورینس: 100٪ فیکٹری پریشر ٹیسٹنگ + سیل ٹیسٹنگ۔ ہر والو کو مخصوص پیرامیٹرز کو پورا کرنے کی ضمانت دی جاتی ہے۔
• تیز جواب: معیاری اسٹاک شدہ مصنوعات 24 گھنٹے کے اندر بھیج دی گئیں۔ غیر معیاری / حسب ضرورت آرڈرز 2-4 ہفتوں میں ڈیلیور کیے جاتے ہیں۔
• ٹیکنیکل سپورٹ: سائزنگ کیلکولیشن اور انسٹالیشن گائیڈنس سے لے کر فروخت کے بعد دیکھ بھال تک مکمل سروس۔

انکوائری بھیجیں۔

تفصیلی کوٹیشن، تکنیکی ڈرائنگ، سائزنگ شیٹس، یا نمونے کے لیے، براہ کرم نیچے دیے گئے فارم کو پُر کریں یاہم سے رابطہ کریں۔براہ راست
