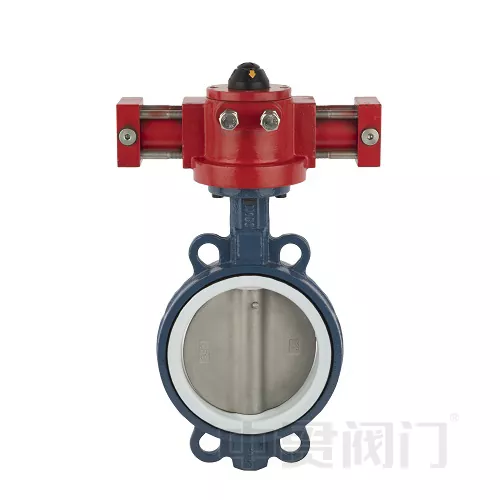

ہائیڈرولک ایکچوایٹر مرتکز تتلی والو

ہائیڈرولک ایکچوایٹر مرتکز تیتلی والو کو ایک ڈسک کی خصوصیت ہوتی ہے جو بہاؤ کو کنٹرول کرنے کے لئے مرکزی شافٹ کے گرد گھومتی ہے ، جبکہ ہائیڈرولک ایکچویٹر والو کو منتقل کرنے کے لئے سیال دباؤ کا استعمال کرتے ہیں۔ یہ مجموعہ مختلف ایپلی کیشنز میں سیال کے بہاؤ کے عین مطابق اور طاقتور کنٹرول کی اجازت دیتا ہے ، خاص طور پر جہاں آٹومیشن مطلوب ہو اور زیادہ ٹورک کی ضرورت ہو۔

I. کام کرنے کا اصول

صنعتی سیال کنٹرول سسٹم تتلی کے والوز کو کھولنے اور بند کرکے بہاؤ کو منظم کرتے ہیں۔ ہائیڈرولک تیتلی والو مائع دباؤ کو مکینیکل توانائی میں تبدیل کرنے کے لئے ایک ہائیڈرولک ڈرائیو سسٹم کا استعمال کرتا ہے ، جس سے والو شافٹ کو 90 ° گھماؤ حرکت مکمل کرنے کے لئے چلاتے ہیں۔ الیکٹرک/ نیومیٹک ایکچوایٹرز کے مقابلے میں ، ہائیڈرولک نظام اعلی ٹارک آؤٹ پٹ اور بہتر اثر مزاحمت فراہم کرتا ہے۔

ii. بنیادی ڈھانچہ اور افعال

والو جسم کے اجزاء

ڈسک: 90 ° گھوم کر بہاؤ کے راستے کو کھولتا ہے اور بند کرتا ہے۔

والو اسٹیم: بنیادی ٹرانسمیشن جزو ایکچویٹر کو ڈسک سے جوڑتا ہے۔

سگ ماہی کا نظام: ای پی ڈی ایم نرم سیل والو سیٹ صفر رساو کو یقینی بناتی ہے۔

کنکشن کا طریقہ: flanged/wafer ڈیزائن (ANSI/EN معیارات کے مطابق)۔

ہائیڈرولک ایکچوایٹر

آئل پریشر ایک پسٹن سلنڈر چلاتا ہے ، لکیری فورس کو آؤٹ پٹ کرتے ہوئے → گھومنے والے ٹارک میں تبدیل ہوتا ہے۔

معیاری 90 ° اسٹروک ، ردعمل کا وقت ≤ 3 سیکنڈ۔

اختیاری سنگل ایکٹنگ (موسم بہار کی واپسی) یا ڈبل اداکاری (دو جہتی ہائیڈرولک ڈرائیو)۔

iii. تکنیکی فوائد
