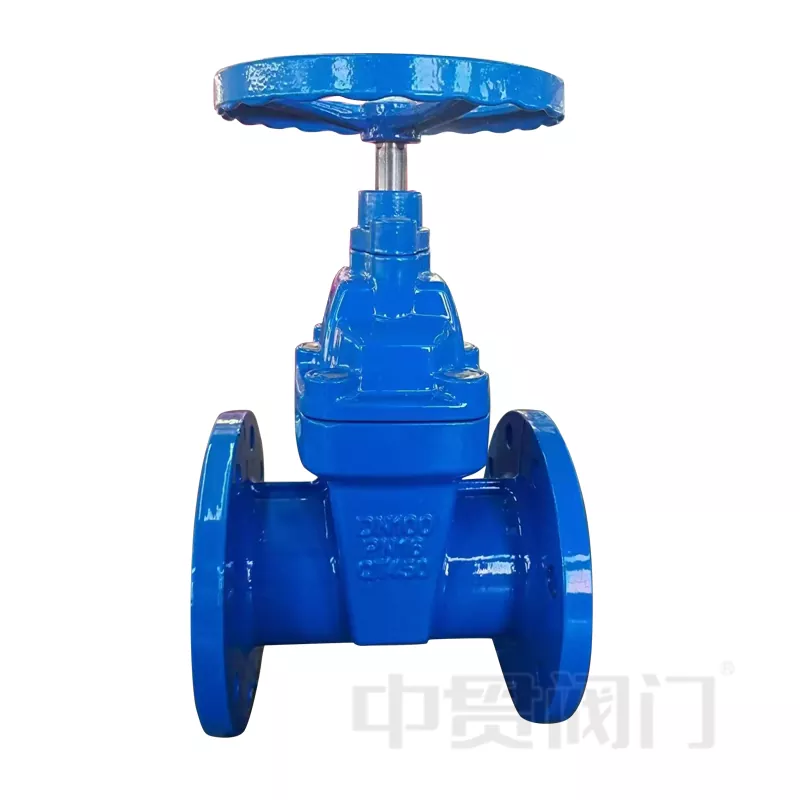

JIS 5k یا 10k پیتل سیل گیٹ والو

ایک چینی سپلائر کے طور پر، Zhongguan Valve کا JIS 5k یا 10k براس سیل گیٹ والو ایک گیٹ والو پروڈکٹ ہے جو جاپانی صنعتی معیارات کے مطابق سختی سے تیار کیا جاتا ہے اور جنوب مشرقی ایشیائی مارکیٹ میں وسیع پیمانے پر استعمال ہوتا ہے۔ یہ پروڈکٹ JIS B2032 (Gate Valve Standard) اور JIS B2071/JIS B2220 (Flange End Standards) کی تعمیل کرتا ہے، اور بنیادی طور پر عام ذرائع ابلاغ جیسے پانی، بھاپ اور تیل کے لیے پائپنگ سسٹمز میں استعمال ہوتا ہے۔

تفصیلی تفصیل

معیارات اور دباؤ کی درجہ بندی

یہ JIS 5k یا 10k براس سیل گیٹ والو JIS پائپ لائن کی مشترکہ ضروریات کو پورا کرنے کے لیے تیار کیا گیا ہے اور موجودہ جاپانی معیاری نظاموں کے ساتھ ملنا آسان ہے۔

ڈیزائن معیاری:

JIS B2032 (گیٹ والو)

فلانج معیاری:

JIS B2220

پریشر کلاس:

JIS 5K - کم دباؤ والے نظاموں کے لیے موزوں ہے۔

JIS 10K - تقریبا PN16 (1.6 MPa)

برائے نام سائز کی حد:

DN15 - DN600

1/2" - 24"

(اصل سائز کی حد پیداواری صلاحیت پر منحصر ہے)

تکنیکی پیرامیٹرز

تکنیکی پیرامیٹرز - JIS 5K / 10K براس سیل گیٹ والو

ساخت اور مواد کی تفصیل

JIS 5k یا 10k براس سیل گیٹ والو ایک کلاسک اور قابل اعتماد ڈھانچہ اپناتا ہے، جس میں استحکام اور سگ ماہی کے استحکام پر توجہ دی جاتی ہے۔

• والو باڈی اور بونٹ

مواد: پیتل یا کانسی (کاسٹ کاپر)

اچھی سنکنرن مزاحمت

غیر corrosive میڈیا جیسے پانی اور بھاپ کے لیے موزوں ہے۔

بڑے پیمانے پر عمارت اور صنعتی نظام میں استعمال کیا جاتا ہے

تانبے کی کھوٹ دھات کی سگ ماہی کی سطح

پہننے کی مزاحمت کو بہتر بنانے کے لیے اختیاری نکل چڑھایا یا کروم چڑھایا سطح

خاص کام کے حالات کے لیے نرم مہر کا اختیار دستیاب ہے (PTFE)

• کنکشن اور آپریشن

Flanged کنکشن، JIS معیاری پائپ لائنوں کے ساتھ مکمل طور پر ہم آہنگ

معیاری آپریشن: ہینڈ وہیل

اختیاری: گیئر باکس (بڑے سائز کے لیے)، الیکٹرک ایکچوایٹر (آٹومیشن ڈیمانڈ)

مصنوعات کے فوائد

پیتل دھاتی مہر ڈیزائن

ربڑ کی مہروں کے مقابلے میں اعلی درجہ حرارت کی بہتر مزاحمت

طویل مدتی استعمال کے دوران سگ ماہی کی مستحکم کارکردگی

کم بہاؤ مزاحمتance

مکمل بور ڈیزائن

کم دباؤ کا نقصان، ہائی فلو پائپ لائنوں کے لیے موزوں ہے۔

Long سروس کی زندگی

پیتل کا مواد اسکیلنگ اور آکسیکرن کے خلاف مزاحمت کرتا ہے۔

کم دیکھ بھال کی تعدد

وسیع درخواست کی حد

پانی کے نظام

بھاپ پائپ لائنز

تیل اور عام صنعتی میڈیا

(corrosive میڈیا کے لئے، خصوصی مواد کے علاج کی سفارش کی جاتی ہے)

کام کرنے کا اصول

والو اسٹیم اور گیٹ پلیٹ کو اوپر یا نیچے چلانے کے لیے ہینڈ وہیل کو گھما کر کام کرتا ہے:

مکمل طور پر کھولنے پر، بہاؤ کا راستہ سیدھا اور بلا روک ٹوک ہوتا ہے۔

بند ہونے پر، تانبے کے مرکب کی سگ ماہی کی سطحیں رساو کو روکنے کے لیے مضبوطی سے فٹ ہوجاتی ہیں۔

سادہ ڈھانچہ مستحکم آپریشن اور آسان دیکھ بھال کو یقینی بناتا ہے۔

یہ ڈیزائن صنعتی اور عمارتی نظاموں میں بار بار کھولنے اور بند ہونے کے لیے والو کو موزوں بناتا ہے۔

عام ایپلی کیشنز

کیمیکل انڈسٹری

فارماسیوٹیکل پلانٹس فوڈ پروسیسنگ فیکٹریاں

بلڈنگ سسٹمز

HVAC سسٹمز

پانی کی فراہمی اور نکاسی آب

توانائی اور حرارتی نظام

بوائلر روم بھاپ پائپ لائنز

ہیٹ ایکسچینج اسٹیشنز
