تتلی والو پلیٹوں کے جامع انتخاب اور اطلاق کے لئے رہنمائی

سیال کنٹرول والو کی ایک قسم کے طور پر ، تتلی والو بنیادی طور پر ایک جزو پر مشتمل ہوتا ہے - والو پلیٹ۔ اس جزو کا انتخاب سیال کے نظام کی آپریشنل کارکردگی اور خدمت زندگی کو نمایاں طور پر متاثر کرسکتا ہے۔

I. والو پلیٹ ڈھانچے کی اقسام اور خصوصیات

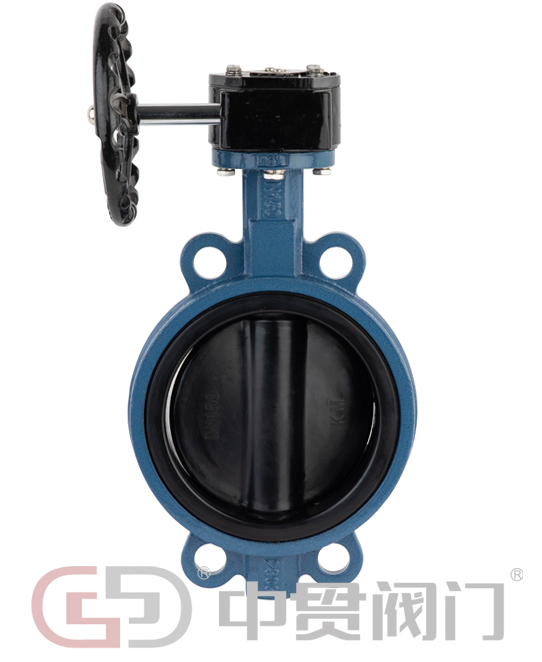

مرتکز والو پلیٹ (سینٹر لائن تتلی والو)

اس قسم میں ایک ایسا ڈیزائن پیش کیا گیا ہے جہاں والو پلیٹ کا مرکز والو اسٹیم کے محور کے ساتھ منسلک ہوتا ہے۔ اس میں سادہ ساخت اور کم لاگت کے فوائد ہیں۔ یہ PN10 سے کم دباؤ والے حالات کے ل suitable موزوں ہے اور عام طور پر پانی کی فراہمی کے نظام اور ائر کنڈیشنگ گردش کے پانی کے نظام میں پایا جاتا ہے۔ اس کا فائدہ آسان دیکھ بھال میں ہے ، لیکن سگ ماہی کی کارکردگی نسبتا limited محدود ہے۔

سنگل سنکی والو پلیٹ

والو پلیٹ کے بیچ سے تھوڑا سا انحراف کرنے کے لئے والو اسٹیم سنٹر کو ڈیزائن کرکے ، افتتاحی اور اختتامی عمل کے دوران رگڑ مزاحمت مؤثر طریقے سے کم کردی گئی ہے۔ یہ ڈھانچہ درمیانے اور کم دباؤ (PN16-PN25) کے حالات کے تحت غیر معمولی کارکردگی کا مظاہرہ کرتا ہے ، اور خاص طور پر سیوریج کے علاج اور عام کیمیائی مائع نقل و حمل کے لئے موزوں ہے۔

ڈبل سنکی والو پلیٹ

یہ والو اسٹیم اور والو پلیٹ کے لئے دوہری آفسیٹ ڈیزائن کو اپناتا ہے ، جس میں سگ ماہی کے رابطے کے زاویہ کو بہتر بنایا جاتا ہے اور خدمت کی زندگی کو نمایاں طور پر بڑھایا جاتا ہے۔ PN25 سے PN40 تک کے درمیانے اور ہائی پریشر کے کام کرنے کے حالات میں ، یہ خاص طور پر پٹرولیم اور کیمیائی صنعتوں میں پائپ لائن سسٹم کے لئے موزوں ہے جس میں بار بار کھلنے اور بند ہونے کی ضرورت ہوتی ہے۔

تین سنکی والو پلیٹ

والو اسٹیم ، والو پلیٹ اور والو سیٹ کے ٹرپل سنکی ڈیزائن کی وجہ سے ، دھات کی سخت مہر نے رگڑ کی کارکردگی کے لحاظ سے ایک تکنیکی تبدیلی حاصل کی ہے۔اعلی معیارڈھانچہ 600 to تک درجہ حرارت کا مقابلہ کرسکتا ہے اور PN64 کے اوپر دباؤ ڈال سکتا ہے ، جس سے یہ بھاپ پائپ لائنوں اور تیل/گیس کی نقل و حمل کے نظام کے لئے اہم انتخاب کی مصنوعات بن سکتا ہے۔

ii. والو پلیٹ مواد کی خصوصیات کا تجزیہ

دھات کے مواد کی سیریز

کاسٹ آئرن والو پلیٹ: HT200/HT250 گرے کاسٹ آئرن اور QT450 ڈکٹائل کاسٹ آئرن شامل ہے۔ اس میں اعلی لاگت کی کارکردگی اور محدود سنکنرن مزاحمت ہے۔ یہ بنیادی طور پر کم دباؤ والے پانی کے نظام اور غیر سنکنرن گیس کی نقل و حمل میں استعمال ہوتا ہے۔

کاربن اسٹیل والو پلیٹیں: کاسٹ آئرن ، ڈبلیو سی بی (A216) اور LCB (کم درجہ حرارت کاربن اسٹیل) سے بہتر طاقت کے ساتھ PN40 تک دباؤ کا مقابلہ کرسکتا ہے۔ تاہم ، انہیں اینٹی سنکنرن ملعمع کاری کے ساتھ مل کر استعمال کرنے کی ضرورت ہے۔ وہ عام طور پر درمیانے اور کم پریشر پٹرولیم اور بھاپ پائپ لائنوں میں پائے جاتے ہیں۔

سٹینلیس سٹیل والو پلیٹوں کا انتخاب

304 سٹینلیس سٹیل: کھانے اور دواسازی کی صنعتوں کے لئے عمومی مقصد کی قسم

316 سٹینلیس سٹیل: اینٹی سی واٹر سنکنرن ماڈل (مولبڈینم پر مشتمل ہے)

ڈبل فیز اسٹیل: طاقت ڈبلز ، سنکنرن مزاحمت اور بھی مضبوط ہے۔

سپرسٹینلیس سٹیل: تمام مضبوط تیزابیت کا مقابلہ کرنے کی صلاحیت ہے

خصوصی مواد

ہسٹیلائے مصر: مضبوط تیزاب کے خلاف سخت آدمی

نکل پر مبنی مصر: 1000 to تک درجہ حرارت کے خلاف مزاحم

پلاسٹک کی استر / ربڑ کی استر: اعلی درجہ حرارت کے خلاف مزاحم لیکن سنکنرن مزاحم

سیرامک کوٹنگ: سخت چھوٹی چیمپیئن

iii. ماڈل کے لئے تین عناصرانتخاب
