ویفر قسم کا کنکشن والوز کو باندھنے کا ایک طریقہ ہے (خاص طور پرتیتلی والوز,والوز چیک کریںلمبے بولٹ کا استعمال کرتے ہوئے پائپ فلینجز کے درمیان۔ اس کی وضاحتی خصوصیت یہ ہے: والو کے اپنے اٹوٹ فلینجز نہیں ہوتے ہیں۔ اس کے بجائے، درمیان میں والو کو محفوظ بنانے کے لیے لمبے بولٹ دونوں پائپوں کے فلینجز سے گزرتے ہیں۔

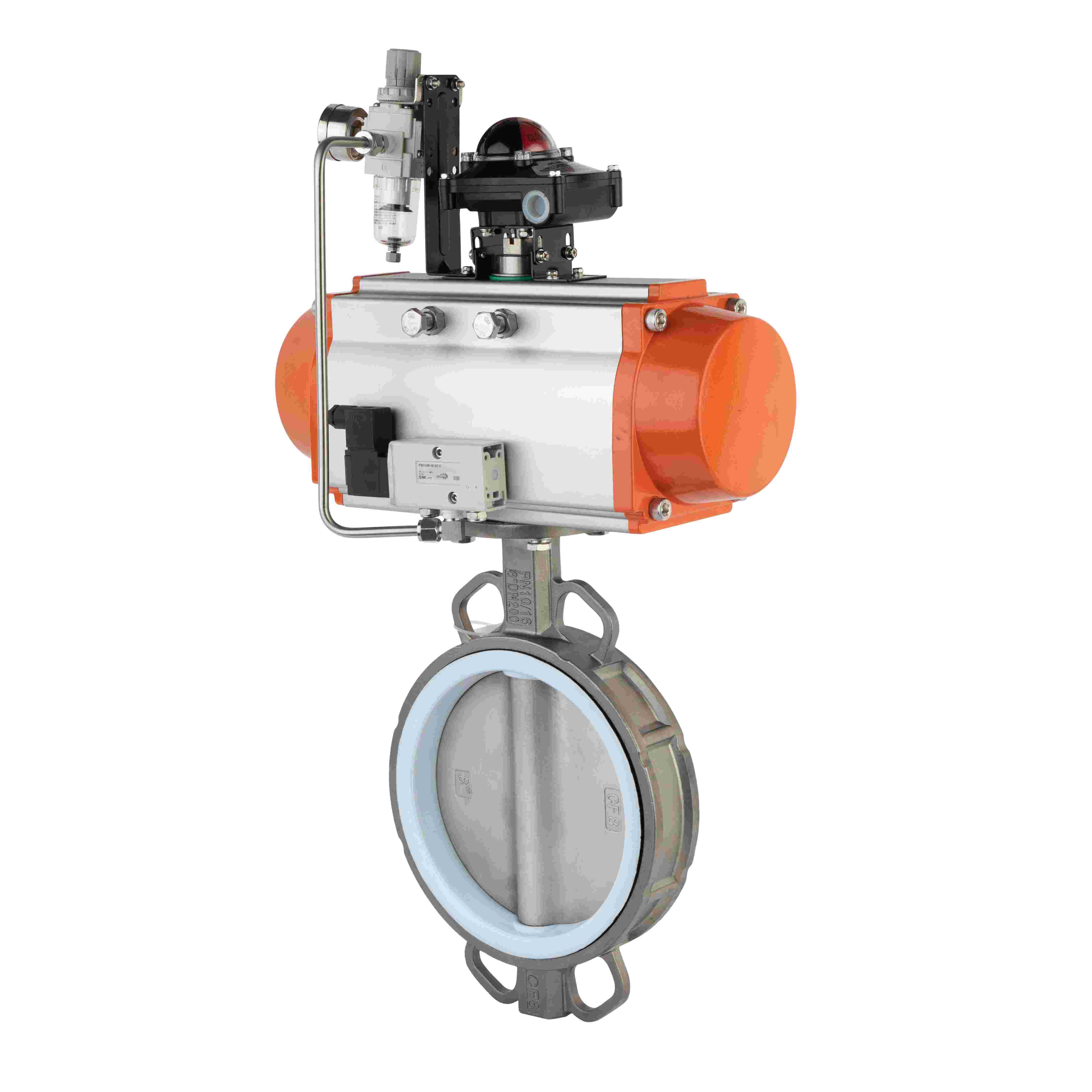

والو: والو کے جسم میں کوئی فلینج بولٹ سوراخ نہیں ہے، صرف ایک ہموار تلاش کرنے والا چہرہ۔ عام مثالیں: ویفر بٹر فلائی والوز، ویفر چیک والوز۔
بولٹ: عام طور پر سٹڈ بولٹ یا بولٹ کے ذریعے، دونوں پائپ فلینجز کے بولٹ سوراخوں سے گزرنے کے لیے کافی لمبا ہوتا ہے۔
پائپ فلینجز: پائپ کے سرے معیاری فلینجز سے لیس ہونے چاہئیں۔
گری دار میوے: سخت کرنے کے لئے استعمال کیا جاتا ہے.
دو پائپوں کے فلینجز کے درمیان ویفر والو رکھیں۔
ایک پائپ فلینج کے بولٹ ہولز → ویفر والو باڈی میں کیلیبریشن ہولز کے ذریعے → ریورس پائپ فلینج کے بولٹ ہولز کے ذریعے لمبے بولٹ داخل کریں۔
گری دار میوے کو دونوں سروں پر باندھ دیں۔ جیسے ہی گری دار میوے کو سخت کیا جاتا ہے، پائپ کے دو فلینج ایک ساتھ کھینچے جاتے ہیں۔
یہ کلیمپنگ فورس فلینجز کے درمیان والو کو سیل کرتی ہے، جس میں گسکیٹ (یا والو کی اندرونی لچکدار مہر) سیلنگ انٹرفیس بناتی ہے۔
| فیچر |
ویفر کی قسم |
کنارے والا (روایتی) |
| بولٹ |
لمبے بولٹ؛ فلانج سوراخ کے طور پر ایک ہی نمبر |
بولٹ/گری دار میوے کے دو سیٹ (ایک فی فلاج) |
| والو کی تعمیر |
ہلکا، پتلا، کمپیکٹ |
بھاری، لمبا، اٹوٹ انگ کے ساتھ |
| انسٹالیشن/ ہٹانا |
والو کو ہٹانے کے لیے دونوں اطراف کو منقطع کرنے کی ضرورت ہے۔ |
ایک فلینج کو کھول کر والو کو ہٹا سکتا ہے۔ |
| لاگت |
کم والو کی قیمت؛ پائپ flanges اب بھی ضرورت ہے |
اعلی والو + فلینج کی قیمت |
| وزن |
روشنی؛ بڑے قطر کے لئے مثالی |
بھاری |
| رستے راستے |
کم (دو سیل کرنے والے چہرے: والو سے فلینج ہر طرف) |
مزید (چار چہرے: دو فلانج گسکیٹ کے علاوہ دو فلانج ٹو والو) |
