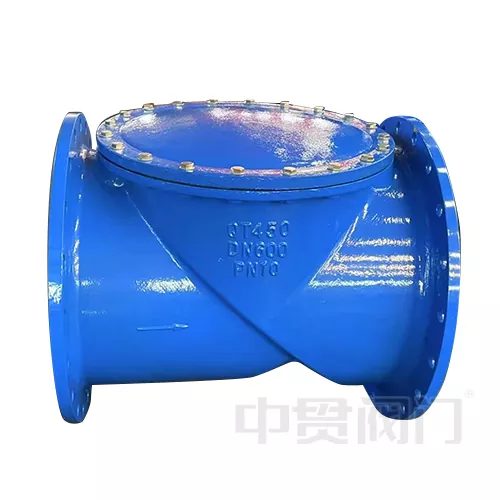

نان ریٹرن فلیپ ڈیزائن سوئنگ چیک والو

نان ریٹرن فلیپ ڈیزائن سوئنگ چیک ہائی فلو سسٹم (قطر DN50-DN1200 ، پریشر PN16-PN40) ، فل بور فلو چینل (فلو گتانک CV: 0.2-0.5) کے لئے ڈیزائن کیا گیا ہے جس میں خود سے لبریٹنگ قبضے سے لیس ہے ، 00 -30-30 cleation cleation cleation cleation cleation cleation cleation cleature cleatured cleatured cleatured cleature cleature cleature سے لیس ہے۔ یہ 316L سٹینلیس سٹیل ، ڈوپلیکس اسٹیل میں دستیاب ہے۔ موسم بہار سے پاک ڈیزائن بحالی کے چکر کو 8 سال سے زیادہ تک بڑھا دیتا ہے ، اور اس کی کارکردگی روایتی لفٹ چیک والوز سے کہیں زیادہ ہے۔ یہ آئل پائپ لائنز ، پاور پلانٹ کنڈینسیشن سسٹم اور کیمیائی سنکنرن میڈیا منظرناموں کے لئے موزوں ہے

ساختی ڈیزائن اور کام کرنے کا اصول

اس کے بعد ریٹرن فلیپ ڈیزائن سوئنگ چیک والو ساختی ڈیزائن اور ورکنگ اصول بنیادی طور پر تین حصوں میں تقسیم ہوسکتے ہیں۔ سب سے پہلے ، جھکا ہوا فلیپ ، غیر ریٹرن فلیپ ڈیزائن سوئنگ چیک والو جس میں سٹینلیس سٹیل یا ڈوپلیکس اسٹیل کے ساتھ ، پائپ قطر کی 1/5 ~ 1/8 کی موٹائی ہوتی ہے ، اور سطح سخت کروم چڑھایا جاسکتا ہے۔ یہ سب سے اوپر کے قبضے کے پن سے والو کے جسم سے منسلک ہوتا ہے ، جھکاؤ والے زاویہ عام طور پر 5 ° ~ 15 ° ، اور کشش ثقل ہیں۔

کم مزاحمت کے بہاؤ چینل میں اگلا آئی ٹیفیٹڈ ، کیوں کہ اس میں مکمل بور ڈیزائن (مکمل بور) ہے ، روایتی لفٹ چیک والوز کے مقابلے میں بہاؤ کے خلاف مزاحمت کا گتانک (کے وی ویلیو) 40 ٪ ~ 60 ٪ کم ہے۔ نیز ، فلیپ افتتاحی زاویہ 75 ° ~ 85 ° تک پہنچ جاتا ہے ، جس سے ہنگامہ آرائی کی وجہ سے دباؤ کے نقصان کو کم کیا جاتا ہے ، اور بڑے بہاؤ کے منظرناموں (جیسے DN1200 واٹر پائپ لائنوں) کے لئے موزوں ہے۔

اس میں سگ ماہی کا مختلف نظام ہے ، غیر ریٹرن فلیپ ڈیزائن سوئنگ چیک والو سیٹ کو ای پی ڈی ایم ، این بی آر یا دھات کی سخت مہروں سے منتخب کیا جاسکتا ہے ، اور رساو کی سطح API 598 کلاس IV کے معیار کو پورا کرتی ہے۔ جب بند ہوجائے تو ، فلیپ اور سگ ماہی کی سطح کے درمیان رابطے کا وقت $0.2 سیکنڈ ہے ، جو پانی کے ہتھوڑے کے اثرات کو مؤثر طریقے سے روکتا ہے۔ جب میڈیم آگے بڑھتا ہے تو ، دباؤ والو ڈسک کو کھولنے کے لئے دباؤ ڈالتا ہے۔ جب بہاؤ کی شرح صفر پر واپس آجاتی ہے یا ریورس میں بہتی ہے تو ، والو ڈسک اپنے وزن اور ریورس پریشر کے فرق کی وجہ سے خود بخود بند ہوجاتی ہے۔

عام اطلاق والے علاقوں:

1. واٹر پلانٹ

2. خام تیل کی پائپ لائنوں کے لئے پمپ آؤٹ لیٹ بیک فلو کی روک تھام ؛

3. تھرمل پاور پلانٹس کے لئے کنڈینسیٹ بحالی کا نظام ؛

4. سیوریج ٹریٹمنٹ پلانٹوں کے لئے کیچڑ کی واپسی کا کنٹرول ؛

5. کیمیائی پودوں میں سنکنرن میڈیا (جیسے 50 ٪ سلفورک ایسڈ) کے لئے مداخلت کا تحفظ۔
