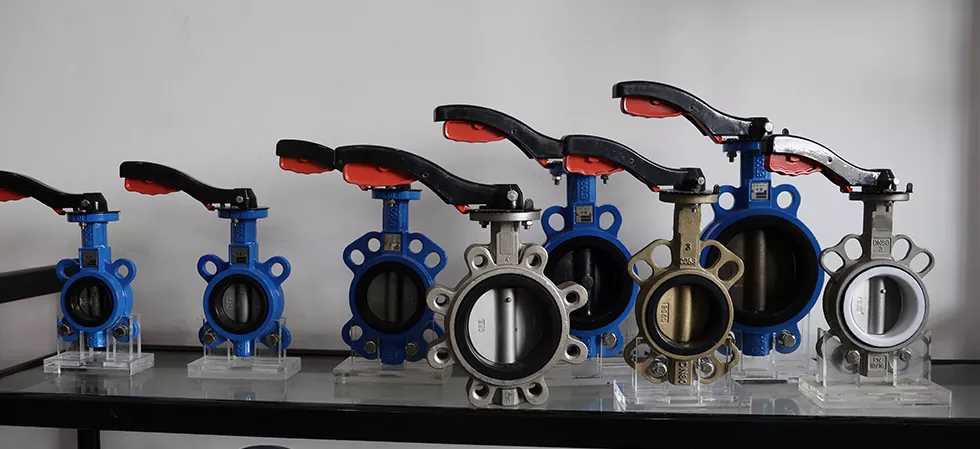

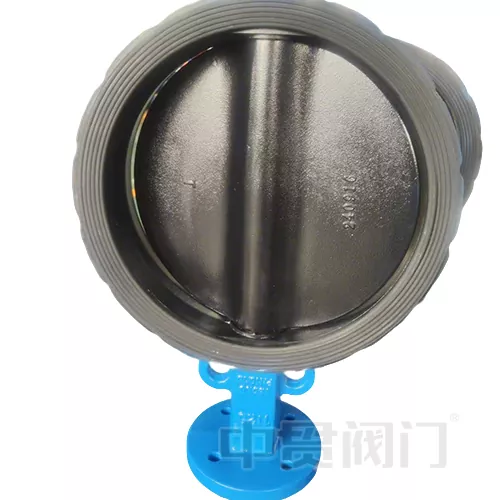

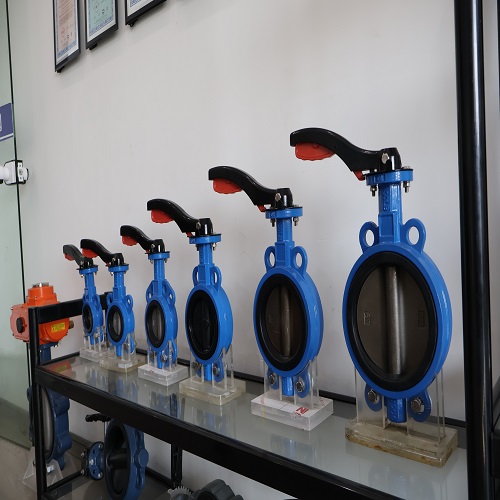

EN593 ڈیزائن معیاری تتلی والو

یورپ میں صنعتی والوز کے میدان میں ایک اہم وضاحت کے طور پر ، EN593 ڈیزائن اسٹینڈرڈ میٹل تتلی والوز کے ڈیزائن ، تیاری اور جانچ کے لئے ایک منظم فریم ورک مہیا کرتا ہے۔ یہ مضمون معیاری کی بنیادی ضروریات کا گہرا تجزیہ کرے گا اور تتلی والوز کے تکنیکی فوائد کو دریافت کرے گا جو صنعتی منظرناموں میں اس معیار (EN 593 ڈیزائن معیاری تتلی والو) کو پورا کرتے ہیں۔

EN593 معیار کی بنیادی وضاحتیں

EN593 کو یورپی کمیٹی برائے معیاری کاری (CEN) نے تیار کیا تھا اور یہ فلانجڈ یا بٹ ویلڈیڈ پائپ لائن سسٹم میں دھاتی تتلی والوز کے ڈیزائن پر لاگو ہوتا ہے ، جس میں تنہائی ، ضابطے اور کنٹرول کے افعال کا احاطہ ہوتا ہے۔ اس کی تکنیکی جھلکیاں شامل ہیں:

دباؤ اور سائز کی حد:

1. برائے نام دباؤ (PN): 2.5 سے 40 بار ؛ امریکی معیاری گریڈ (کلاس): 150 سے 300 ؛

2. برائے نام قطر (DN): DN20 سے DN2400 ، 2.4 میٹر قطر کے ڈیزائن (DN2400) کی زیادہ سے زیادہ مدد کے ساتھ ؛

3. خصوصی ایپلی کیشنز (جیسے عمل کنٹرول) EN1349 اور EN60534-2-1 ضمنی معیارات کے حوالے کی ضرورت ہوتی ہے۔

مادی اور ساختی تقاضے:

1. والو باڈی کو سنکنرن مزاحم دھات (جیسے کاربن اسٹیل ، سٹینلیس سٹیل یا ڈوپلیکس اسٹیل) سے بنے ہونا چاہئے اور EN 10204 مادی سرٹیفیکیشن سے ملنا چاہئے۔

2. والو اسٹیم اور تتلی پلیٹ میں ٹورسنل طاقت ہونی چاہئے ، اور والو سیٹ مہر کو نرم مہروں (ای پی ڈی ایم/ایف کے ایم) یا دھات سے دھات والی سخت مہروں کے مطابق ڈھال لیا جانا چاہئے۔

3. فلانج کنکشن کے طول و عرض عالمی سطح پر تبادلہ کو یقینی بنانے کے لئے EN 558 معیار پر سختی سے پیروی کرتے ہیں۔

کارکردگی ٹیسٹ کی وضاحتیں:

1. سگ ماہی ٹیسٹ: آئی ایس او 5208 کے معیار کے مطابق ، صفر رساو 1.1 گنا درجہ بند دباؤ پر حاصل کیا جاتا ہے۔

2. آپریٹنگ ٹارک کی توثیق: ایکٹیویٹر انسٹال ہونے کے بعد ، اسے 1000 کھولنے اور بند کرنے والے سائیکل ٹیسٹوں سے گزرنا ہوگا ، اور ٹارک کے اتار چڑھاو $ 5 ٪ ہے۔

3. دباؤ کی طاقت کا امتحان: والو باڈی کو بغیر کسی اخترتی کے 3 منٹ کے لئے پی این دباؤ کے 1.5 گنا پی این دباؤ کے ہائیڈروسٹیٹک پریشر ٹیسٹ کا مقابلہ کرنا ہوگا

اگر آپ کو دوسرے معیار کی تصدیق کی ضرورت ہو تو براہ کرم ہم سے رابطہ کریں۔

تکنیکی فوائد

تکنیکی فوائد:

تیتلی والو جو EN593 معیار (EN593 ڈیزائن اسٹینڈرڈ تیتلی والو) کے ساتھ تعمیل کرتا ہے مندرجہ ذیل منظرناموں میں اچھی کارکردگی کا مظاہرہ کرتا ہے۔

سخت میڈیا میں موافقت:

1. ہالر ، پی ٹی ایف ای یا دھات کی چڑھانا کے ساتھ تتلی پلیٹ کی سطح کو بہتر بنا کر ، یہ مضبوط تیزاب ، اعلی درجہ حرارت بھاپ اور کھرچنے والی دانے دار میڈیا 13 کا مقابلہ کرسکتا ہے۔

2. مثال کے طور پر ، DN1600 والو پیٹرو کیمیکل پلانٹ کے سلفر کی بازیابی کے نظام میں طویل عرصے تک 150 ℃ اور PN16 شرائط پر H2S سنکنرن کا مقابلہ کرسکتا ہے۔

اعلی کارکردگی میں سگ ماہی ڈیزائن:

1. دو طرفہ سگ ماہی کا ڈھانچہ (ڈبل سنکی یا ٹرپل سنکی) کھولنے اور بند ہونے کے رگڑ کو کم کرتا ہے اور والو سیٹ کی زندگی کو بڑھا دیتا ہے۔

2. نرم مہر والو سیٹ کی رساو کی سطح کلاس VI (بلبلے کی سطح پر مہر) تک پہنچتی ہے ، اور سخت مہر فائر سیفٹی کے معیار (API 607) سے ملتی ہے۔

ذہین اپ گریڈ کی صلاحیت

1. معیاری ISO5211 اسکوائر شافٹ انٹرفیس (F05-F25) برقی/نیومیٹک ایکچوایٹرز کے تیزی سے انضمام کی حمایت کرتا ہے۔

2. صنعتی انٹرنیٹ آف چیزوں (IIOT) کے ساتھ مل کر ، والو ٹارک ، درجہ حرارت اور رساو انتباہی اعداد و شمار کو حقیقی وقت میں نگرانی کی جاسکتی ہے۔
