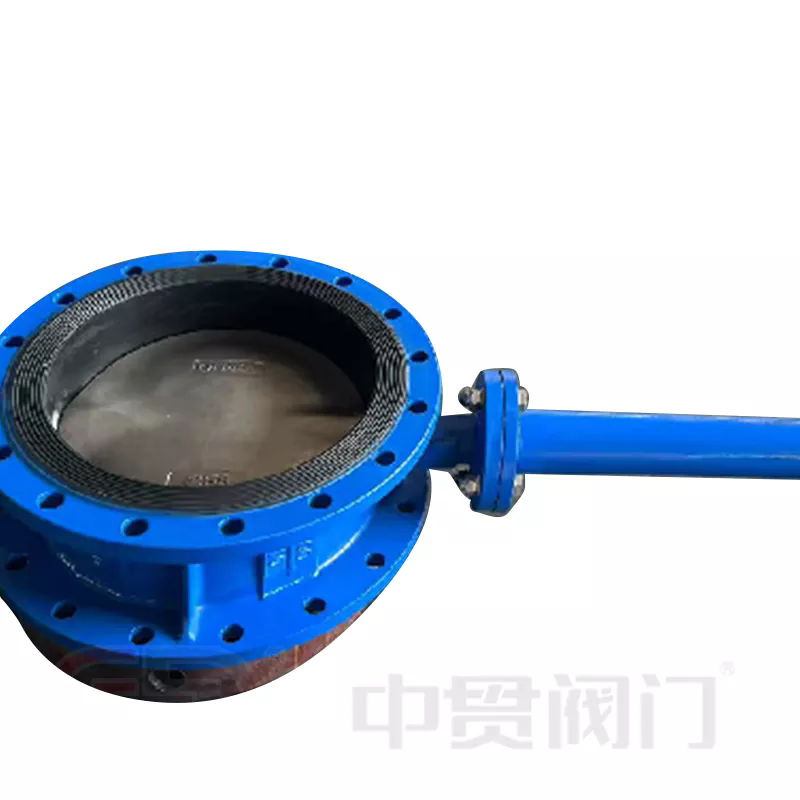

توسیعی اسٹیم بٹر فلائی والوزجدید صنعتی پائپنگ سسٹمز میں وسیع پیمانے پر استعمال ہوتے ہیں جہاں معیاری والوز کافی رسائی یا آپریشنل سہولت فراہم نہیں کرسکتے ہیں۔ ان والوز میں ایک لمبا تنا ہوتا ہے جو آپریٹرز کو اوپر کی موصل پائپ لائنوں، زیر زمین تنصیبات، یا مشکل سے پہنچنے والی جگہوں سے بہاؤ کو کنٹرول کرنے کی اجازت دیتا ہے۔ یہ مضمون بتاتا ہے کہ کس طرح توسیع شدہ اسٹیم بٹر فلائی والوز کام کرتے ہیں، ان کے ساختی اجزاء، فوائد، عام استعمال، اور صنعتی استعمال کے لیے صحیح والو کا انتخاب کرتے وقت غور کرنے کے اہم عوامل۔ واضح میزیں، ساختی حصے، اور عملی رہنمائی انجینئرز، پروکیورمنٹ ٹیموں، اور دیکھ بھال کے پیشہ ور افراد کو یہ سمجھنے میں مدد کرتی ہے کہ یہ والوز حقیقی دنیا کے آپریشنل چیلنجوں کو کیسے حل کرتے ہیں۔
صنعتی پائپنگ کے نظام میں، والوز سیال کے بہاؤ کو منظم کرنے، الگ کرنے اور ہدایت کرنے میں اہم کردار ادا کرتے ہیں۔ دستیاب بہت سی اقسام میں سے، تتلی والوز کو ان کے کمپیکٹ ڈیزائن، فوری آپریشن، اور لاگت کی کارکردگی کے لیے اہمیت دی جاتی ہے۔
تاہم، کچھ تنصیبات میں، ایک معیاری تتلی والو آسانی سے موصلیت کی تہوں، زیر زمین پائپ کی جگہ، یا بلند پائپ لائنوں کی وجہ سے نہیں چل سکتا۔ ایسے معاملات میں، ایکتوسیعی اسٹیم بٹر فلائی والوترجیحی حل بن جاتا ہے۔
اس خصوصی والو میں ایک لمبا تنا ہوتا ہے جو والو کے جسم سے باہر ہوتا ہے۔ بڑھا ہوا تنا ایکچیویٹر یا ہینڈل کو قابل رسائی رہنے دیتا ہے یہاں تک کہ جب والو خود مشکل جگہوں پر انسٹال ہو۔ نتیجے کے طور پر، دیکھ بھال اور آپریشن نمایاں طور پر محفوظ اور زیادہ آسان ہو جاتا ہے۔
مینوفیکچررز جیسےژونگ گوانکیمیکل پلانٹس، پانی کی صفائی کی سہولیات، اور توانائی کے بنیادی ڈھانچے سمیت صنعتی پائپ لائنوں کی طلب کی ضروریات کو پورا کرنے کے لیے ڈیزائن کیے گئے انجینئرڈ توسیعی اسٹیم بٹر فلائی والوز فراہم کریں۔
ایک توسیعی اسٹیم بٹر فلائی والو کا کام کرنے والا اصول روایتی تتلی والو کی طرح ہے۔ بنیادی فرق والو اسٹیم کی لمبائی میں ہے۔
والو باڈی کے اندر، ایک سرکلر ڈسک مرکزی شافٹ کے گرد گھومتی ہے۔ جب تنے کو موڑ دیا جاتا ہے تو، ڈسک پائپ لائن کے ذریعے سیال کے بہاؤ کو اجازت دینے یا محدود کرنے کے لیے گھومتی ہے۔
آپریشنل عمل میں عام طور پر درج ذیل مراحل شامل ہوتے ہیں:
جب ڈسک پائپ لائن کے متوازی سیدھ میں ہوتی ہے، تو سیال آزادانہ طور پر بہتا ہے۔ جب پائپ لائن پر کھڑے گھمایا جاتا ہے، تو ڈسک بہاؤ کو مکمل طور پر روک دیتی ہے۔ یہ سہ ماہی ٹرن آپریشن تیز اور موثر بہاؤ کنٹرول کی اجازت دیتا ہے۔
بڑھا ہوا تنا اس بات کو یقینی بناتا ہے کہ ایکچیویٹر موصلیت کی تہوں یا زمینی سطح سے اوپر رہے، آپریٹرز کو موصلیت کو ہٹائے یا پائپ لائنوں کی کھدائی کیے بغیر کنٹرول کے طریقہ کار تک رسائی حاصل کرنے کی اجازت دیتا ہے۔
ایک توسیعی سٹیم بٹر فلائی والو کئی اہم اجزاء پر مشتمل ہوتا ہے جو قابل اعتماد کارکردگی کو یقینی بنانے کے لیے مل کر کام کرتے ہیں۔
| جزو | تفصیل |
| والو باڈی | مرکزی ہاؤسنگ جو پائپ لائن سے جڑتی ہے اور اندرونی اجزاء پر مشتمل ہوتی ہے۔ |
| ڈسک | گردش کرنے والا عنصر جو والو کے ذریعے سیال کے بہاؤ کو کنٹرول کرتا ہے۔ |
| توسیعی تنا ۔ | ایک لمبا شافٹ جو ایکچیویٹر کو والو کے جسم سے دور رکھنے کی اجازت دیتا ہے۔ |
| نشست | رساو کو روکنے کے لیے ڈسک اور والو باڈی کے درمیان سگ ماہی فراہم کرتا ہے۔ |
| ایکچیویٹر یا ہینڈل | والو کو چلانے کے لیے استعمال ہونے والا بیرونی طریقہ کار۔ |
| بیرنگ | تنے کی ہموار گردش کی حمایت کریں اور رگڑ کو کم کریں۔ |
توسیعی تنا کو میکانکی طاقت کو برقرار رکھنے اور آپریشن کے دوران درست ٹارک کی ترسیل کو یقینی بنانے کے لیے احتیاط سے ڈیزائن کیا گیا ہے۔
توسیعی اسٹیم بٹر فلائی والوز معیاری تتلی والوز کے مقابلے میں کئی عملی فوائد پیش کرتے ہیں۔
یہ فوائد توسیعی سٹیم بٹر فلائی والوز کو خاص طور پر بڑے صنعتی نظاموں میں کارآمد بناتے ہیں جہاں قابل رسائی اور قابل اعتماد ہونا ضروری ہے۔
توسیعی اسٹیم بٹر فلائی والوز بہت ساری صنعتوں میں وسیع پیمانے پر استعمال ہوتے ہیں جہاں پائپ لائن تک رسائی محدود ہے۔
مثال کے طور پر، ضلعی حرارتی نظام میں، گرمی کے نقصان کو کم کرنے کے لیے پائپ لائنوں کو اکثر موٹی موصلیت سے ڈھانپ دیا جاتا ہے۔ ایک معیاری والو موصلیت کی تہوں کے نیچے دب جائے گا، جس سے آپریشن مشکل ہو جائے گا۔ ایک بڑھا ہوا تنا کنٹرول میکانزم کو موصلیت کے اوپر لا کر اس مسئلے کو حل کرتا ہے۔
درج ذیل جدول صنعتی نظاموں میں استعمال ہونے والے توسیعی سٹیم بٹر فلائی والوز سے وابستہ عام تکنیکی پیرامیٹرز کا خلاصہ کرتا ہے۔
| پیرامیٹر | عام رینج |
| برائے نام قطر | DN50 - DN1200 |
| پریشر کی درجہ بندی | PN10 - PN25 |
| جسمانی مواد | ڈکٹائل آئرن، کاربن سٹیل، سٹینلیس سٹیل |
| ڈسک کا مواد | سٹینلیس سٹیل، کانسی، یا لیپت کھوٹ |
| نشست کا مواد | ای پی ڈی ایم، پی ٹی ایف ای، این بی آر |
| تنے کی توسیع کی لمبائی | تنصیب کی گہرائی کے مطابق اپنی مرضی کے مطابق |
| آپریٹنگ کی قسم | دستی، الیکٹرک ایکچوایٹر، نیومیٹک ایکچیویٹر |
یہ پیرامیٹرز پروجیکٹ کی ضروریات اور آپریٹنگ حالات کے لحاظ سے مختلف ہو سکتے ہیں۔
قابل اعتماد کارکردگی کو یقینی بنانے کے لیے مناسب والو کا انتخاب کرنے کے لیے کئی تکنیکی عوامل کا جائزہ لینے کی ضرورت ہوتی ہے۔
ژونگ گوان جیسے تجربہ کار مینوفیکچررز کے ساتھ کام کرنے سے یہ یقینی بنانے میں مدد مل سکتی ہے کہ والو کی ترتیب پائپ لائن سسٹم کی مخصوص انجینئرنگ ضروریات سے میل کھاتی ہے۔
اگرچہ تتلی والوز اپنی کم دیکھ بھال کی ضروریات کے لیے جانا جاتا ہے، باقاعدگی سے معائنہ سروس کی زندگی کو بڑھانے میں مدد کرتا ہے۔
مناسب تنصیب اور معمول کی دیکھ بھال والو کی وشوسنییتا کو بہت بہتر بناتی ہے اور طویل مدتی آپریٹنگ اخراجات کو کم کرتی ہے۔
1. کچھ تتلی والوز کے لیے توسیعی تنا کیوں ضروری ہے؟
جب والو باڈی زیر زمین، موصلیت کی تہوں کے اندر، یا مشکل سے پہنچنے والے علاقوں میں نصب کی جاتی ہے تو ایک بڑھا ہوا تنا والو ایکچیویٹر کو قابل رسائی رہنے دیتا ہے۔
2. کیا سٹیم کی توسیع کی لمبائی کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟
جی ہاں زیادہ تر مینوفیکچررز پائپ لائن کی گہرائی، موصلیت کی موٹائی، اور آپریشنل ضروریات کی بنیاد پر اپنی مرضی کے مطابق تنے کی لمبائی فراہم کرتے ہیں۔
3. کیا توسیعی سٹیم بٹر فلائی والوز اعلی درجہ حرارت کے نظام کے لیے موزوں ہیں؟
ہاں، بشرطیکہ آپریٹنگ درجہ حرارت کو برداشت کرنے کے لیے مناسب مواد اور سگ ماہی کے اجزاء کا انتخاب کیا جائے۔
4. معیاری تتلی والو اور ایک توسیعی سٹیم ورژن میں کیا فرق ہے؟
بنیادی فرق لمبا تنے کا ہے جو والو ڈسک کو ایکچیویٹر سے جوڑتا ہے، ریموٹ یا بلند مقام سے آپریشن کو قابل بناتا ہے۔
توسیعی اسٹیم بٹر فلائی والوز صنعتی پائپ لائنوں کے لیے ایک مؤثر حل فراہم کرتے ہیں جہاں معیاری والوز تک آسانی سے رسائی نہیں کی جاسکتی ہے۔ تنے کو موصلیت کی تہوں یا زیر زمین تنصیبات کے اوپر پھیلا کر، یہ والوز آپریشن کو آسان بناتے ہیں، حفاظت کو بڑھاتے ہیں، اور دیکھ بھال کی پیچیدگی کو کم کرتے ہیں۔
ان کے کمپیکٹ ڈھانچے، موثر بہاؤ کنٹرول، اور لچکدار تنصیب کے اختیارات کے ساتھ، توسیعی سٹیم بٹر فلائی والوز جدید پائپ لائن انجینئرنگ میں اہم کردار ادا کرتے رہتے ہیں۔ کمپنیوں کے ذریعہ تیار کردہ اعلی معیار کی مصنوعات جیسےژونگ گوانمطالبہ کرنے والے صنعتی ماحول کی وسیع رینج میں قابل اعتماد کارکردگی کو یقینی بنانے میں مدد کریں۔
اگر آپ موصل پائپ لائنوں، زیر زمین تنصیبات، یا خصوصی بہاؤ کنٹرول سسٹم کے لیے قابل اعتماد حل تلاش کر رہے ہیں، تو ہماری انجینئرنگ ٹیم مدد کے لیے تیار ہے۔ہم سے رابطہ کریں۔آج اپنی مرضی کے مطابق ایکسٹینڈڈ اسٹیم بٹر فلائی والو سلوشنز کے بارے میں مزید جاننے کے لیے اور دریافت کریں کہ Zhongguan آپ کے پروجیکٹ کو کس طرح سپورٹ کر سکتا ہے۔
